雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001；儀表精度：0.2％FS ± 1位；采樣速度：50 次/ 秒；輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；溫度輸入信號：J、K、E、PT100類型傳感器整機選用96×96×100；體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便靈活；配用我公司PT500、PT124系列壓力變送器，作為高精度壓力測量與控制；上下限值報警，聲光報警指示、繼電器觸點輸出控制外部執行機構；可選配高精度的電壓、電流、繼電器、RS485-RTU輸出控制模塊；采用人性化的操作方法，操作簡單易學；可完全替代國外同類型壓力變送器產品；
PY602
溫壓一體儀表
溫壓一體控制器
溫壓一體數顯表
溫壓一體智能儀表
溫壓一體數字表
溫壓一體控制表
一、溫壓一體數顯智能儀表 PY602概述：
| 融匯了多項國際上先進的電子/單片機/電擦除/抗干擾等技術； | 溫度輸入信號：J、K、E、PT100類型傳感器 |
| 雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001； | 儀表精度：0.2％FS ± 1位；采樣速度：50 次/ 秒； |
| 輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等； | 通用標準尺寸96×96×110/96×48×110/ 48×96×110； |
| 體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便； | 配用我司PT500-系列變送器，作為高精度壓力測量與控制； |
| 上下限值聲光管報警+繼電器觸點輸出控制外部執行機構； | 可選配電流/電壓/RS485輸出模塊實現二次輸出 |
| 采用人性化的操作方法，操作簡單易學； | 可完全替代國外同類型壓力變送器產品； |
二、溫壓一體數顯智能儀表 PY602型號規格：
| 代碼 | 型號 | |||||||||
| PY602 | 溫壓一體數顯儀表 | |||||||||
| 代碼 | 儀表的輸入信號類型 | |||||||||
| S1 | 1～4mV/V 四線制橋路 | S4 | 0～10VDC 三線制 | |||||||
| S2 | 4～20mA 二線制 | S5 | RS485-RTU | |||||||
| S3 | 0～5VDC 三線制 | S0 | 定制 | |||||||
| 代碼 | 溫度傳感器輸入類型 | |||||||||
| K | K 型熱電偶 | E | E 型熱電偶 | |||||||
| J | J 型熱電偶 | PT100 | PT100 鉑電阻 | |||||||
| 代碼 | 儀表供電電源類型 | |||||||||
| P1 | 85～265VC （交流） | P2 | 24VDC±5% (直流) | |||||||
| 代碼 | 傳感器/變送器量程范圍 | |||||||||
| 0-50MPa | 壓力量程（直接填寫） | |||||||||
| 代碼 | 儀表控制輸出類型 | |||||||||
| K1 | 2路繼電器輸出（標配） | K5 | 2路繼電器輸出+0-10VDC | |||||||
| K6 | 2路繼電器輸出+RS485通訊 | |||||||||
| K3 | 2路繼電器輸出+4-20mA | K7 | 2路繼電器輸出+RS232通訊 | |||||||
| K4 | 2路繼電器輸出+0-5VDC | K8 | 其它特殊要求 | |||||||
| PY602 | S1 | K | P1 | 0-50MPa | K1 | |||||
三、溫壓一體數顯智能儀表 PY602技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 顯示器 | 雙層四位高亮度綠色和紅色發光數碼管 | 供電電壓 | 220VAC(85～265VAC 交流) /50Hz～60Hz |
| 顯示分辨率 | 0001 | 24VDC±5% (直流) | |
| 顯示數值范圍 | -999－9999 Mpa（小數點可變） | 采樣速度 | 50 次/ 秒 |
| 儀表精度 | 0.2%FS±1位 | 輸出控制 | 與滿量程信號成線性的電壓或電流輸出 |
| 指示燈顯示 | 校準燈、OUT輸出燈、AL1，AL2報警燈 | 主報警輸出 | 繼電器輸出；可配峰值保留 |
| 輸入信號 | 1～4mV/V四線制橋路 | 輔助輸出 | 功能模塊 |
| 4～20mA 二線制電流 | 報警范圍 | -999～9999 MPa （小數點可變） | |
| 電壓型：0～5VDC、0～10VDC三線制 | 校準指示 | 顯示傳感器滿量程80％值 | |
| RS485-RTU數字通訊 | 使用溫度及濕度 | 0～55 ℃ ，≤ 80％ RH | |
| 溫度傳感器 | J、K、E 熱電偶類型傳感器 | 外型/開孔尺寸 | 96×96×110mm開孔92*92mm |
| PT100、PT1000 鉑電阻類型傳感器 | 重量 | 400克 |

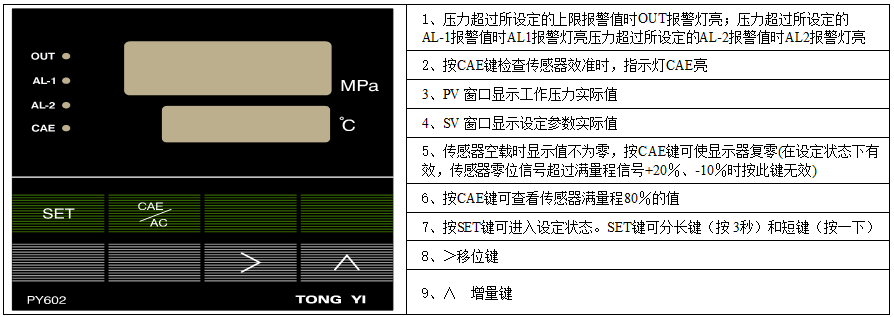

四、溫壓一體數顯智能儀表 PY602技術參數：

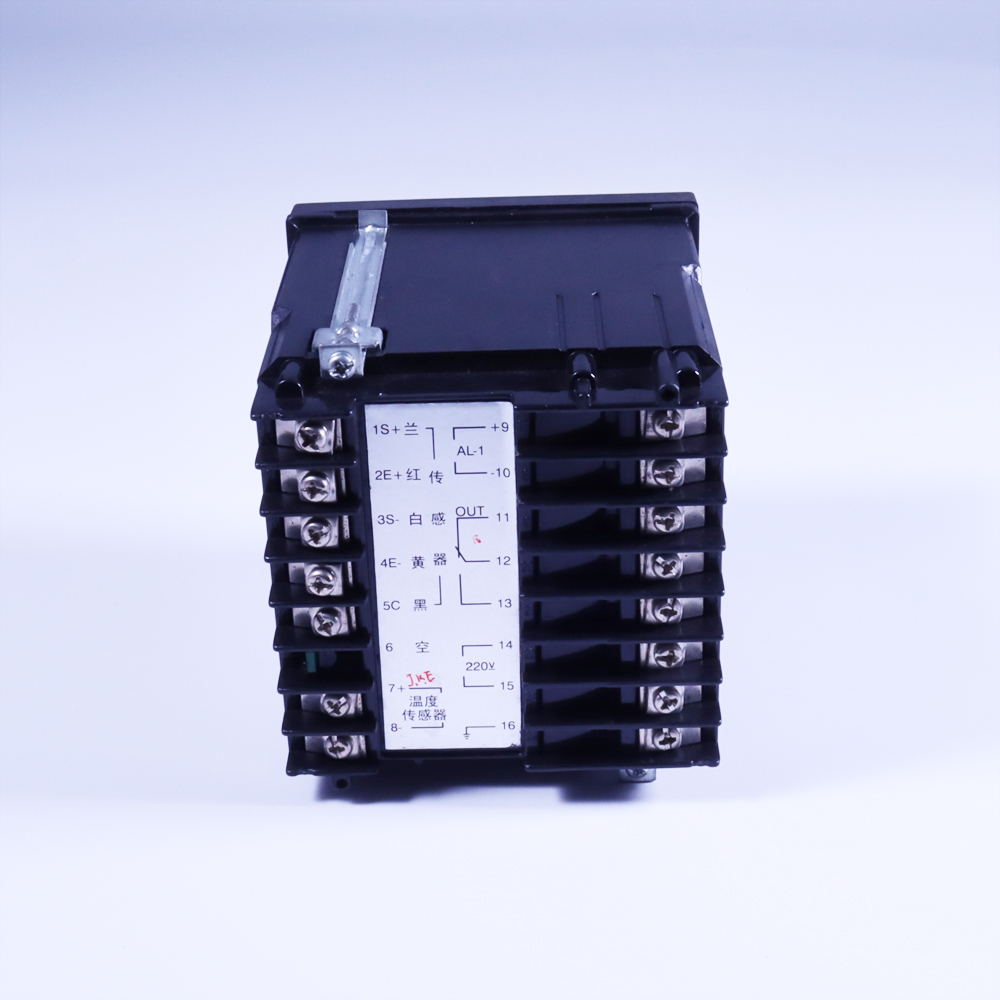

五、溫壓一體數顯智能儀表 PY602接線說明：
| 1 | 17 | 9 | 1、傳感器信號正；（蘭色線）/4-20mA二線制信號 | 9、AL-1電壓、電流、繼電器輸出正端； | ||
| 2 | 18 | 10 | 2、傳感器供橋正；（紅色線）/4-20mA二線制電源 | 10、AL-1電壓、電流、繼電器輸出負端； | ||
| 3 | 19 | 11 | 3、傳感器信號負；（白色線）/4-20mA二線制 空腳 | 11、12、OUT繼電器常閉端； | ||
| 4 | 20 | 12 | 4、傳感器供橋負；（黃色線）/4-20mA二線制 空腳 | 12、13、OUT繼電器常開端； | ||
| 5 | 21 | 13 | 5、傳感器校準； （黑色線）/4-20mA二線制 空腳 | 14、15、交流/直流電源輸入端； | ||
| 6 | 22 | 14 | 6、儀表地；（屏蔽線） | 16、大地； | ||
| 7 | 23 | 15 | 7、溫度傳感器輸入 +； | |||
| 8 | 24 | 16 | 8、溫度傳感器輸入 -； | |||
| 17、AL-2電壓、電流、繼電器輸出正端、485通訊輸出A端； 18、AL-2電壓、電流、繼電器輸出負端、485通訊輸出B端； | ||||||
| 19、空； 20、AL-3電壓、電流、繼電器輸出正端； 21、AL-3電壓、電流、繼電器輸出負端； | ||||||
| 22、23、AL-4 OUT繼電器常閉端； 23、24、AL-4 OUT繼電器常開端； | ||||||

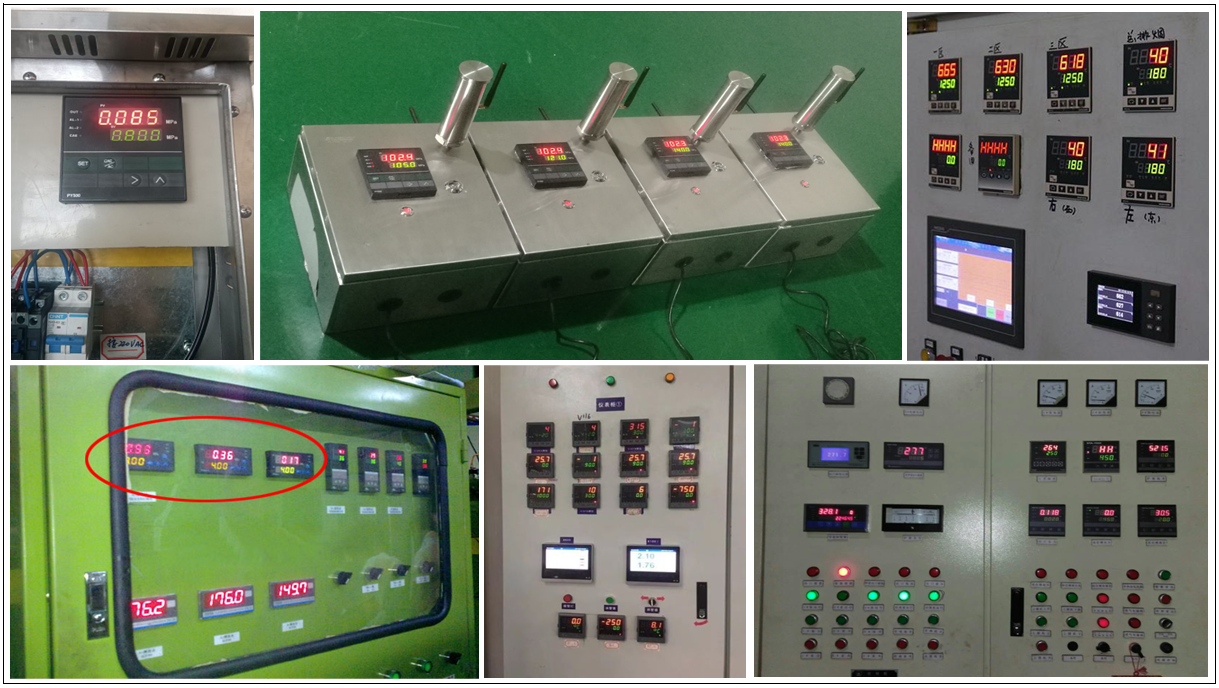

六、溫壓一體數顯智能儀表 PY602應用：
