融匯了多項國際上先進的電子/單片機/電擦除/抗干擾等技術；雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001；輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便；上下限值聲光管報警+繼電器觸點輸出控制外部執行機構；采用人性化的操作方法，操作簡單易學；測控精度高、抗干擾性能強等優點；儀表精度：0.2％FS ± 1位；采樣速度：50 次/ 秒；通用標準尺寸96×96×110/96×48×110/ 48×96×110；配用我司PT500-系列變送器，作為高精度壓力測量與控制；可選配電流/電壓/RS485輸出模塊實現二次輸出

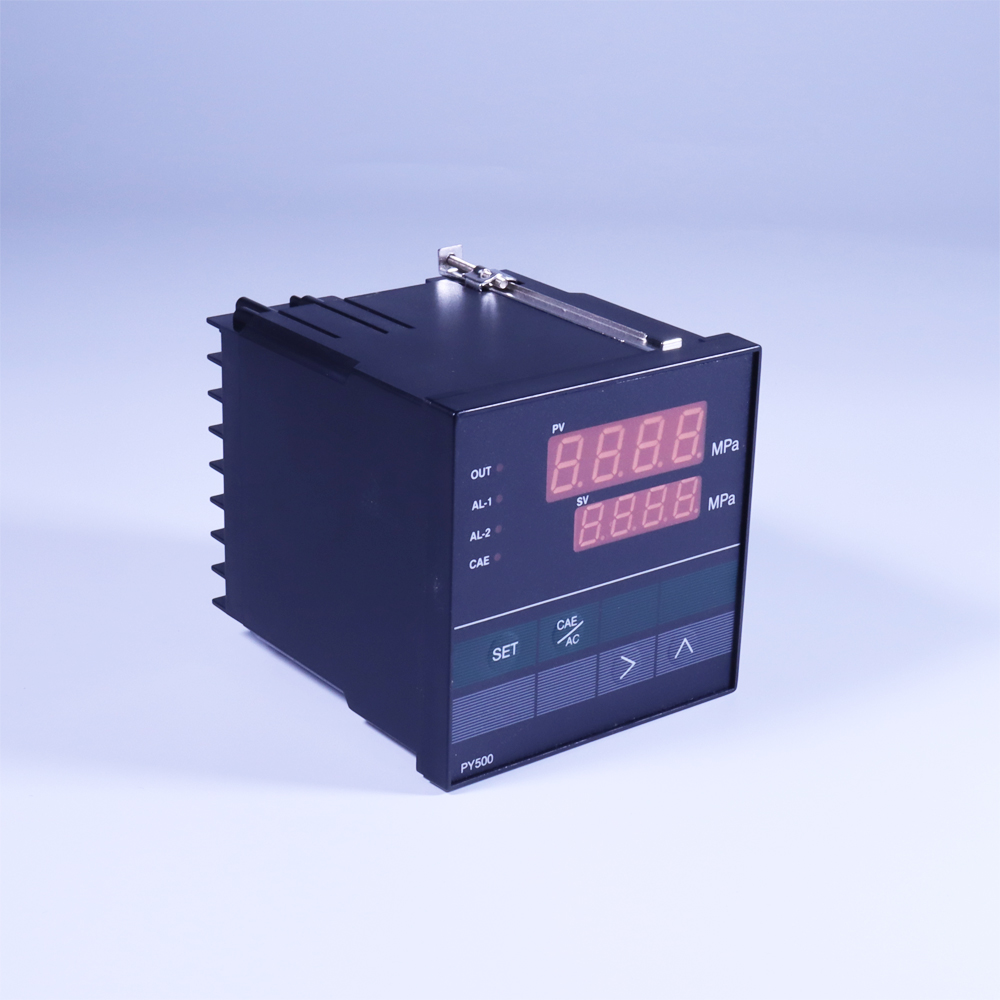

PY500

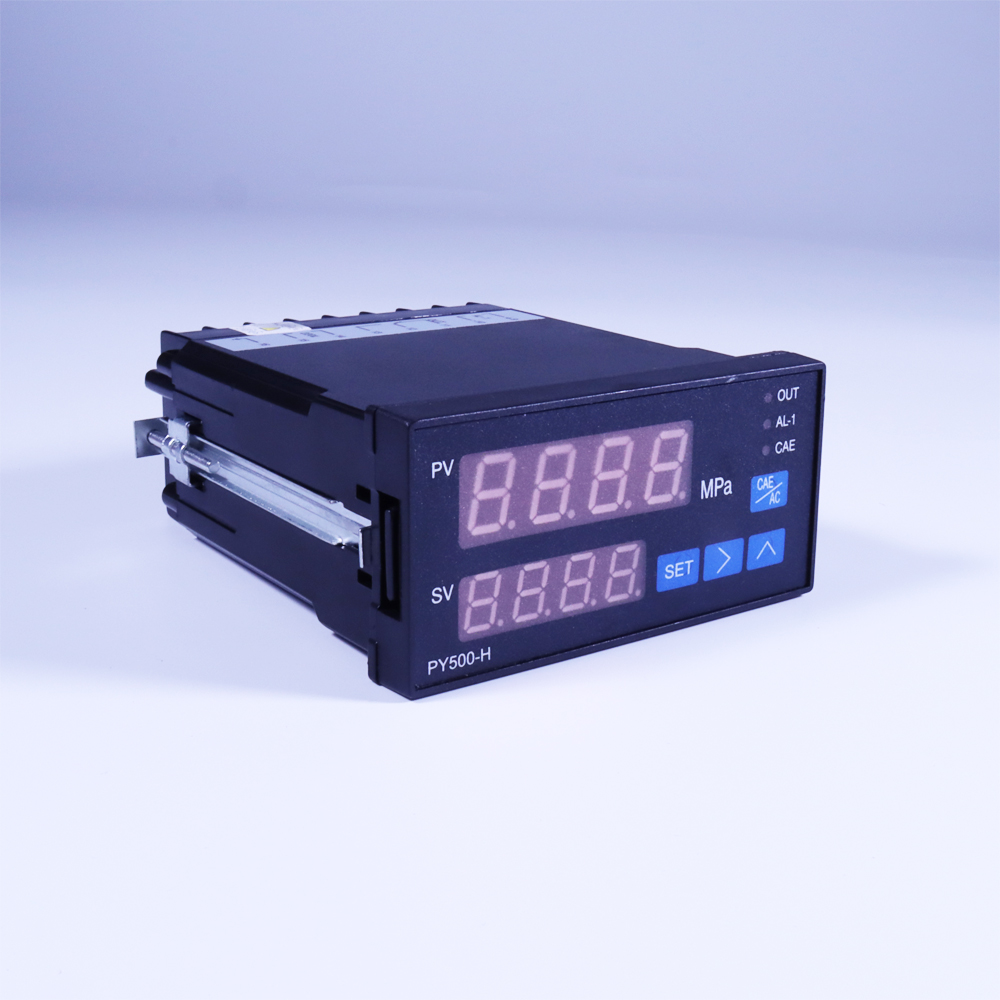

PY500H

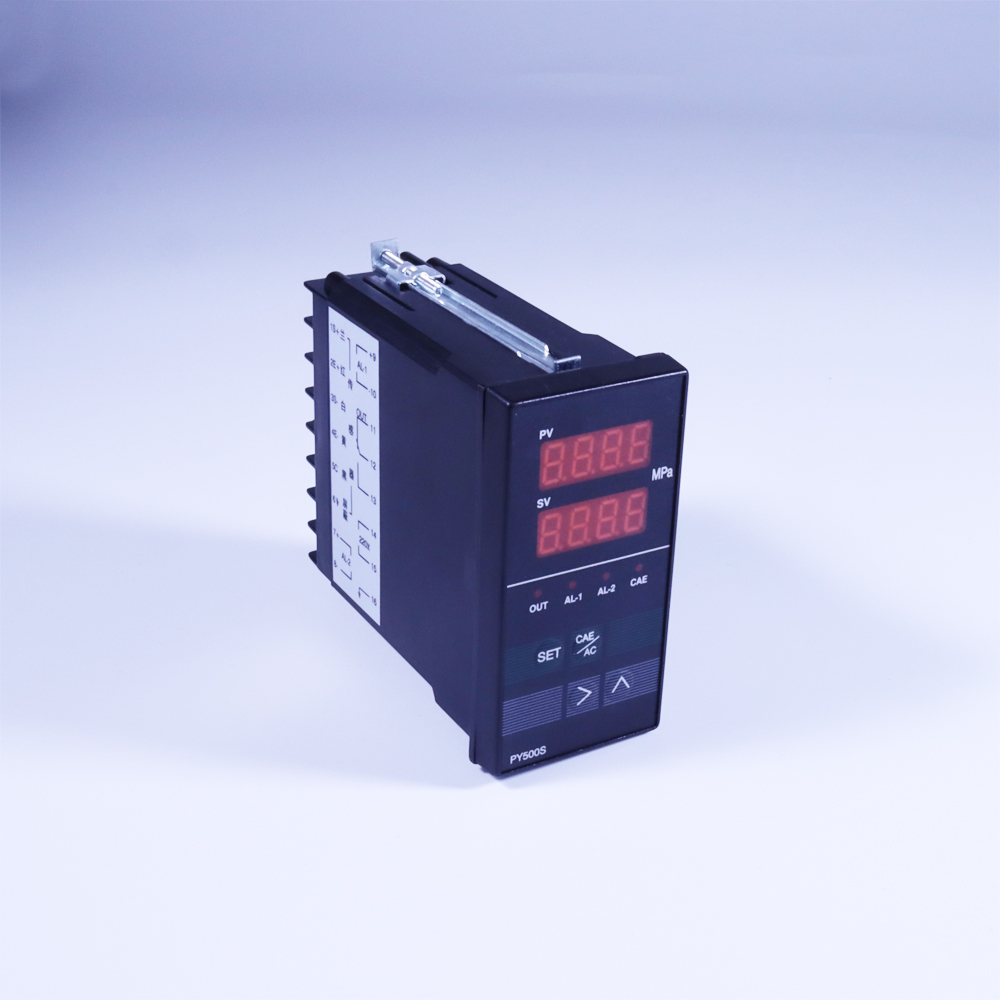

PY500S
智能壓力控制儀表
數顯壓力儀表
數顯壓力表
二次壓力控制表
二次數顯表
數字壓力表
一、PY500、PY500H、PY500S 智能數顯壓力控制儀表概述：
| 融匯了多項國際上先進的電子/單片機/電擦除/抗干擾等技術； | 測控精度高、抗干擾性能強等優點； |
| 雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001； | 儀表精度：0.2％FS ± 1位；采樣速度：50 次/ 秒； |
| 輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等； | 通用標準尺寸96×96×110/96×48×110/ 48×96×110； |
| 體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便； | 配用我司PT500-系列變送器，作為高精度壓力測量與控制； |
| 上下限值聲光管報警+繼電器觸點輸出控制外部執行機構； | 可選配電流/電壓/RS485輸出模塊實現二次輸出 |
| 采用人性化的操作方法，操作簡單易學； | 可完全替代國外同類型壓力變送器產品； |
二、PY500、PY500H、PY500S 智能數顯壓力控制儀表型號規格：
| 代碼 | 型號 | 類型 | ||||||||
| PY500 | 尺寸：96*96*110（mm） | |||||||||
| H | 尺寸：96*48*110（mm） | |||||||||
| S | 尺寸：48*96*110（mm） | |||||||||
| 代碼 | 儀表的輸入信號類型 | |||||||||
| S1 | 1～4mV/V 四線制橋路 | S4 | 0～10VDC 三線制 | |||||||
| S2 | 4～20mA 二線制 | S5 | RS485-RTU | |||||||
| S3 | 0～5VDC 三線制 | S0 | 定制 | |||||||
| 代碼 | 儀表供電電源類型 | |||||||||
| P1 | 85～265VC （交流） | P2 | 24VDC±5% (直流) | |||||||
| 代碼 | 傳感器/變送器量程范圍 | |||||||||
| 0-50MPa | 壓力量程（直接填寫） | |||||||||
| 代碼 | 儀表控制輸出類型 | |||||||||
| K1 | 2路繼電器輸出（標配） | K5 | 2路繼電器輸出+0-10VDC | |||||||
| K2 | 3路繼電器輸出 | K6 | 2路繼電器輸出+RS485通訊 | |||||||
| K3 | 2路繼電器輸出+4-20mA | K7 | 2路繼電器輸出+RS232通訊 | |||||||
| K4 | 2路繼電器輸出+0-5VDC | K8 | 其它特殊要求 | |||||||
| PY500 | H | S1 | P1 | 0-50MPa | K1 | |||||
三、PY500、PY500H、PY500S 智能數顯壓力控制儀表技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 顯示器 | 雙層四位高亮度綠色和紅色發光數碼管 | 采樣速度 | 50 次/ 秒 |
| 顯示分辨率 | 0001 | 輸出控制 | 與滿量程信號成線性的電壓或電流輸出 |
| 顯示數值范圍 | -999－9999 Mpa（小數點可變） | 主報警輸出 | 繼電器輸出；可配峰值保留 |
| 儀表精度 | 0.2%FS±1位 | 輔助輸出 | 功能模塊 |
| 指示燈顯示 | 校準燈、OUT輸出燈、AL1，AL2報警燈 | 報警范圍 | -999～9999 MPa （小數點可變） |
| 輸入信號 | 1～4mV/V四線制橋路 | 校準指示 | 顯示傳感器滿量程80％值 |
| 4～20mA 二線制電流 | 使用溫度及濕度 | 0～55 ℃ ，≤ 80％ RH | |
| 電壓型：0～5VDC、0～10VDC三線制 | 外型/開孔尺寸 | 96×96×110mm開孔92*92mm | |
| RS485-RTU數字通訊 | 96×48×110mm開孔92*45mm | ||
| 供電電壓 | 220VAC(85～265VAC 交流) /50Hz～60Hz | 48×96×110mm開孔45*92mm | |
| 24VDC±5% (直流) | 重量 | PY500：400克/PY500H、S：200克 |
四、PY500、PY500H、PY500S 智能數顯壓力控制儀表后面板接線：
| 1 | 9 | 1、傳感器信號正；（蘭色線）/4-20mA二線制信號 | 9、AL-1電壓、電流、繼電器輸出正端； | ||
| 2 | 10 | 2、傳感器供橋正；（紅色線）/4-20mA二線制電源 | 10、AL-1電壓、電流、繼電器輸出負端； | ||
| 3 | 11 | 3、傳感器信號負；（白色線）/4-20mA二線制 空腳 | 11、12、OUT繼電器常閉端； | ||
| 4 | 12 | 4、傳感器供橋負；（黃色線）/4-20mA二線制 空腳 | 12、13、OUT繼電器常開端； | ||
| 5 | 13 | 5、傳感器校準； （黑色線）/4-20mA二線制 空腳 | 14、15、交流/直流電源輸入端； | ||
| 6 | 14 | 6、儀表地；（屏蔽線） | 16、大地； | ||
| 7 | 15 | 7、AL-2電壓/電流/繼電器輸出正端/485通訊輸出A端； | |||
| 8 | 16 | 8、AL-2電壓/電流/繼電器輸出負端/485通訊輸出B端； | |||

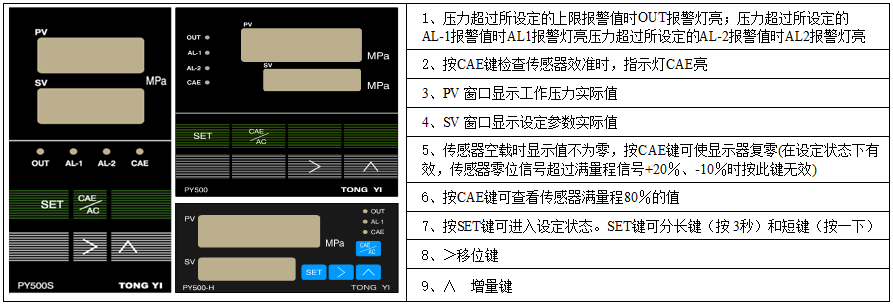

五、PY500、PY500H、PY500S 智能數顯壓力控制儀表前面板說明：

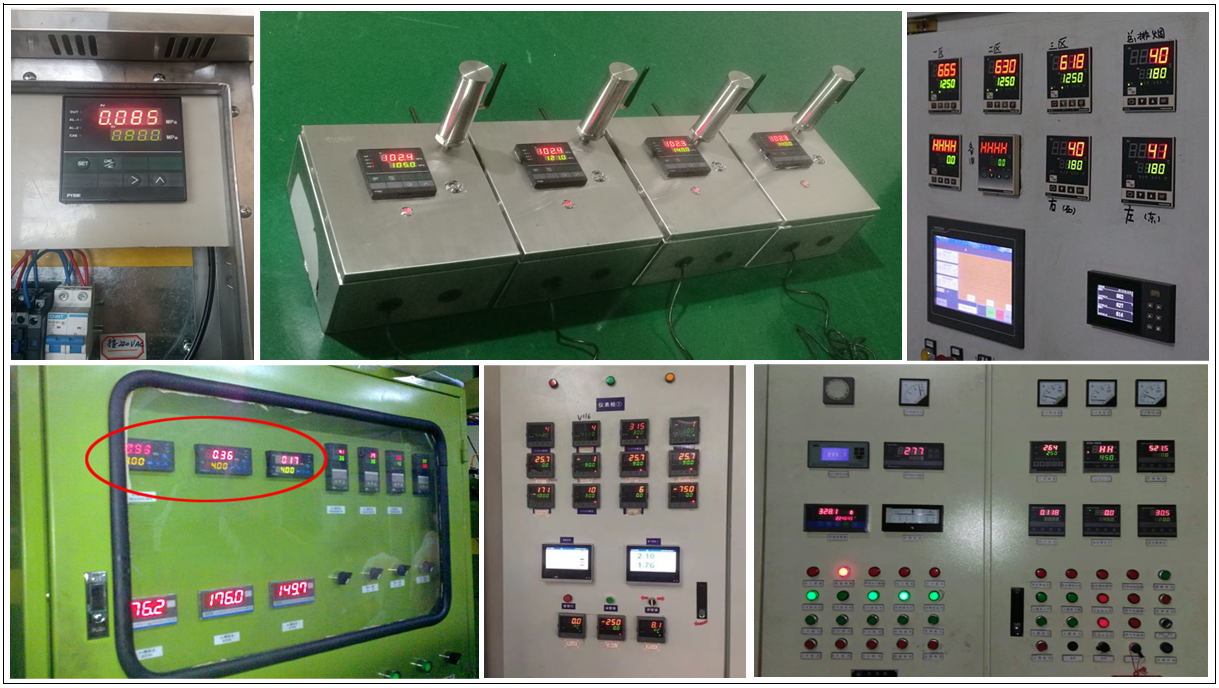

六、PY500、PY500H、PY500S 智能數顯壓力控制儀表應用：
