采用進口/國產感壓芯片,電子元器件自主可控等級A級;最大壓差量程25MPa; 靜壓最大70MPa;零點、滿度,溫補、線性補償;高精度、穩定、數字放大電路;多種信號輸出;801S型,帶有現場4位LED顯示表頭,輸出4-20mA;24 位高精度 ADC,16 位數 DAC 輸出;4-20mA;0-5VDC,0.5-4.5VDC,RS485等標準信號輸出;T字形結構,方便安裝,M20X1.5/G1/2等過程連接;結構小,標準DIN43650 (赫斯曼)電氣連接出線;可完全替代國外同類型壓力變送器產品。
差壓變送器
差壓壓力變送器
差壓壓力傳感器
壓差變送器
壓差傳感器
T型差壓變送器

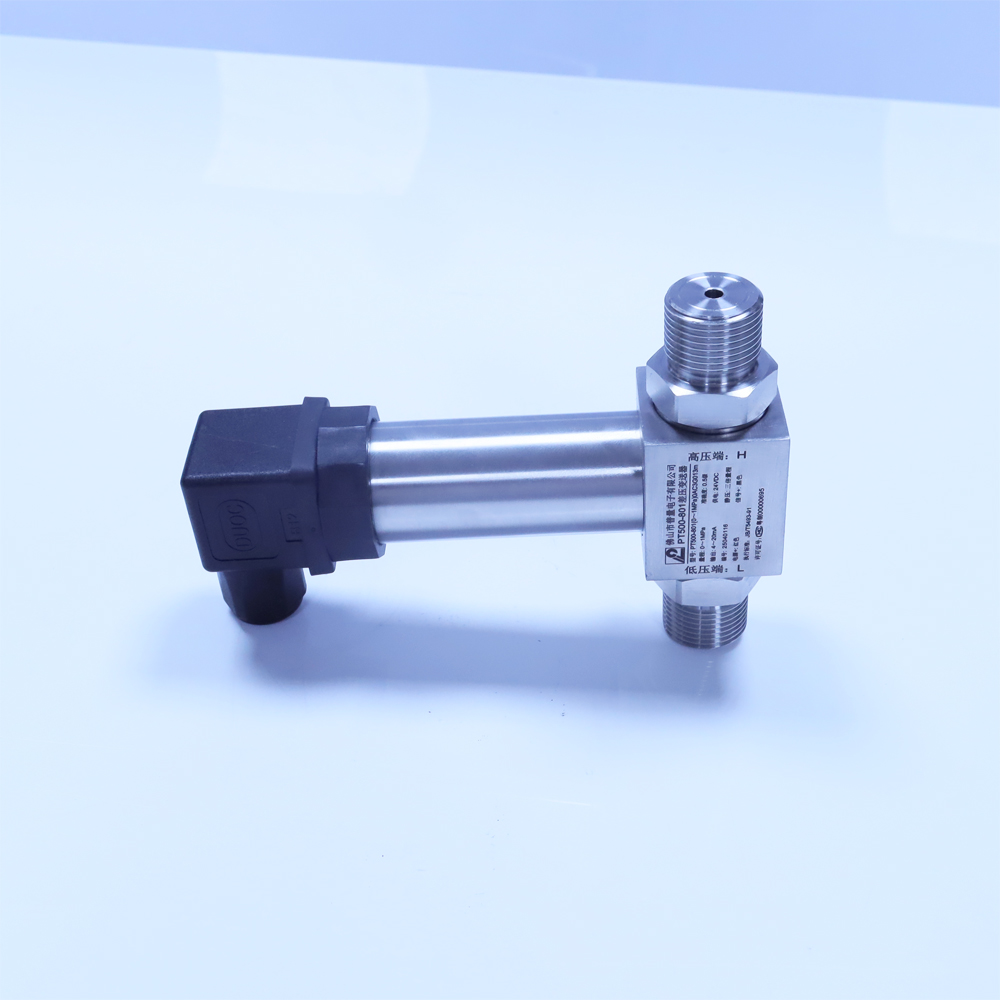

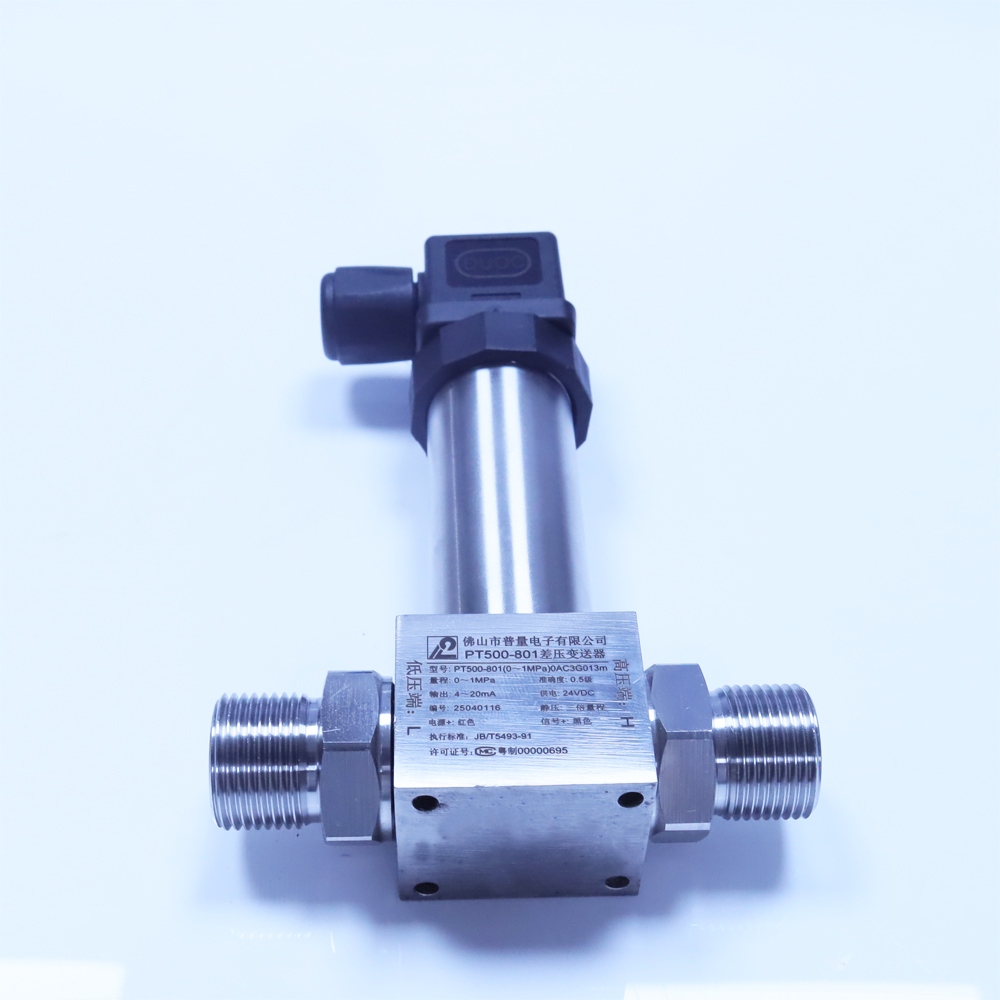

一、差壓壓力變送器 PT500-801/PT500-801S 概述:
| 采用進口/國產感壓芯片,電子元器件自主可控等級A級 | 最大壓差量程25MPa; 靜壓最大70MPa |
| 高精度、穩定、數字放大電路;多種信號輸出 | 4-20mA;0-5VDC,0.5-4.5VDC,RS485等標準信號輸出 |
| 24 位高精度 ADC,16 位數 DAC 輸出 | 過程連接規格:G1/4,G1/2,1/4NPT,M20*1.5 |

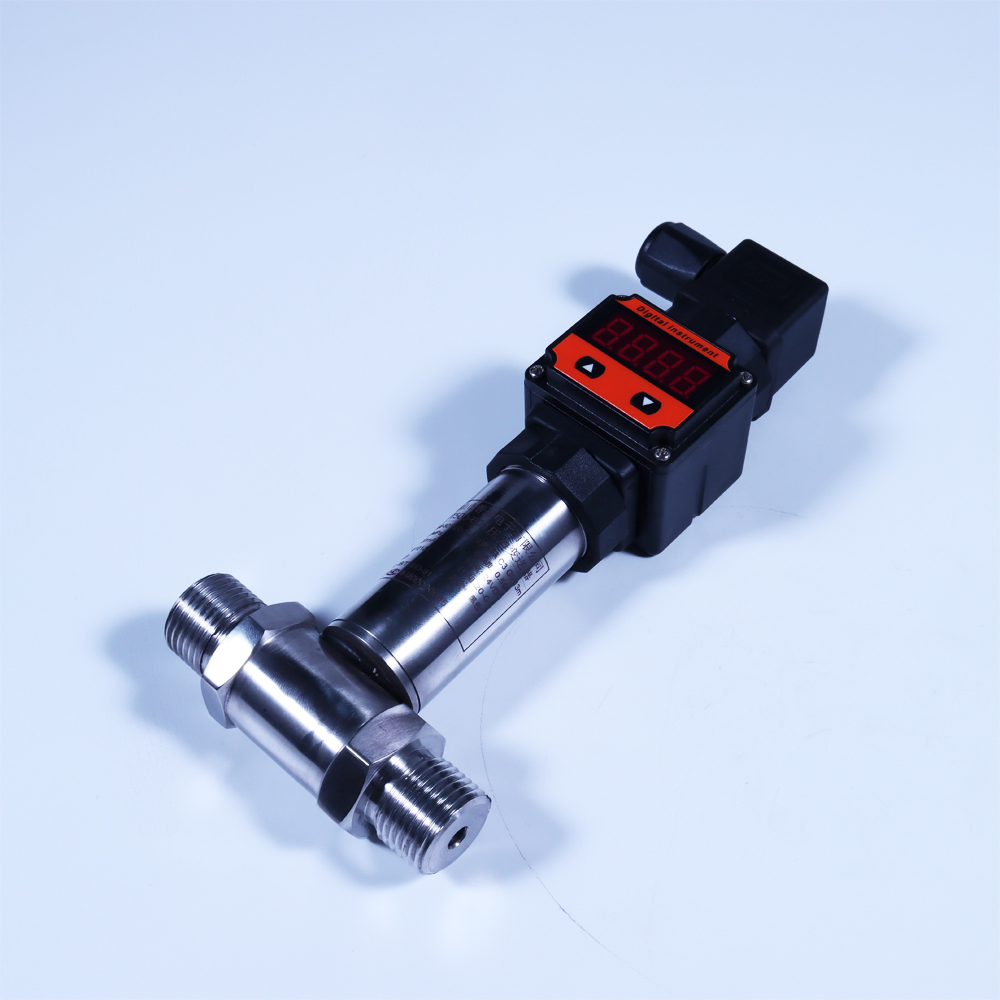

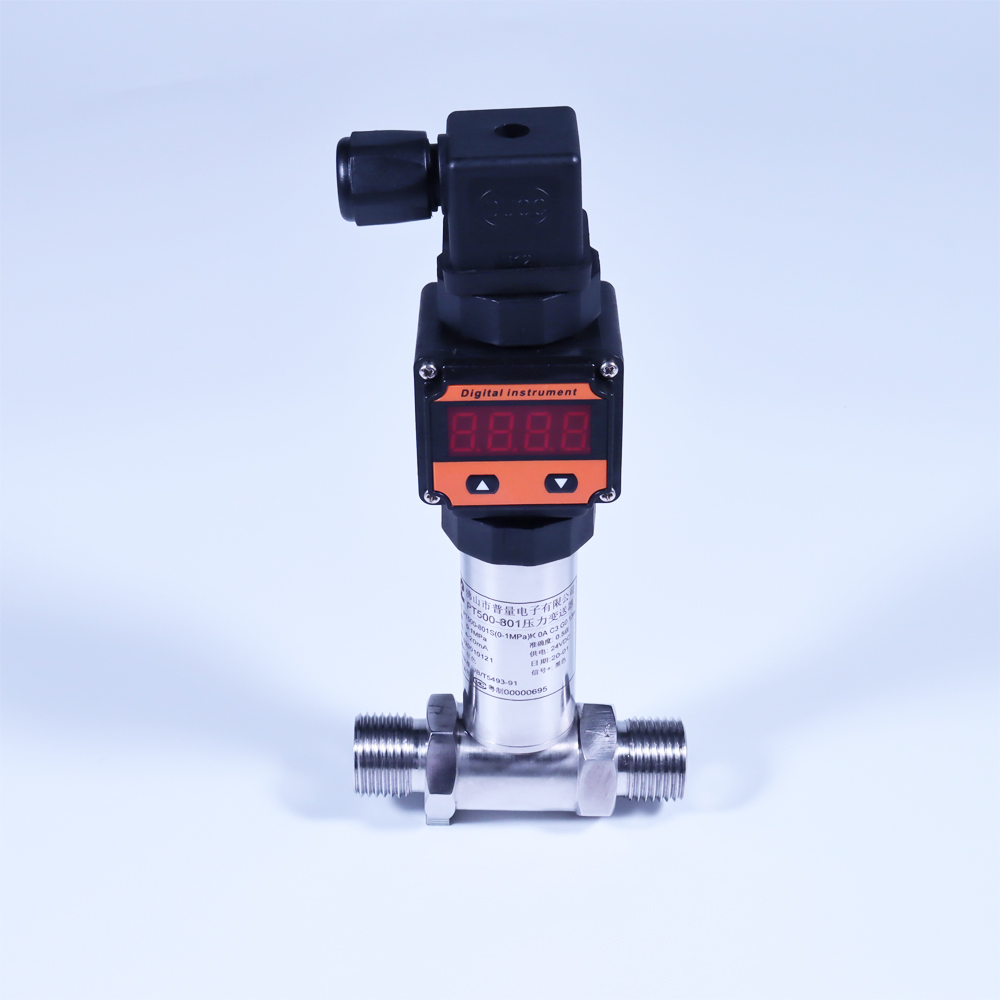

| 801S型,帶有現場4位LED顯示表頭,輸出4-20mA | 結構小,標準DIN43650 (赫斯曼)電氣連接出線 |
| T字形結構,方便安裝,M20X1.5/G1/2等過程連接 | 可完全替代國外同類型壓力變送器產品; |
二、差壓壓力變送器 PT500-801/PT500-801S 型號規格:
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 801 | T字型差壓壓力變送器 | ||||||||
| 801S | T字數顯型差壓壓力變送器 | |||||||||
| 代碼 | 差壓量程(按實際訂購量程填寫) | |||||||||
| (0-1MPa) | 差壓量程:0~0.6~20MPa;(靜壓/耐壓為量程的3倍) | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA(二線制) | OC | 0-5VDC(三線制) | |||||||
| OB | 0-20mA(三線制) | OD | 0-10VDC(三線制) | |||||||
| OE | 0.5-4.5VDC(三線制) | OK | RS485(四線制) | |||||||
| OL | 低功耗RS485 | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代碼 | 過程連接(螺紋規格) | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代碼 | 配套電纜線長度 | |||||||||
| 3M | 標準3米,按實際訂購要求填寫 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制(無要求時省略) | |||||||||
| PT500 | 801 | (0-1MPa) | OA | C3 | G01 | 3M | ||||
三、差壓壓力變送器 PT500-801/PT500-801S 技術參數:
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 液體、氣體(與產品過程連接材料兼容) | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力形式 | 差壓、表壓 | 介質溫度 | -20~+80℃ |
| 壓力量程 | 0~100、200、300、500、600(KPa); | 環境溫度 | -30~+70℃ |
| 0~1、2、3、5、10、20(MPa); | 壽 命 | 100萬次 | |
| (最大差壓量程20MPa,最小差壓量程20KPa) | 響應時間 | ≤5mS | |
| 綜合精度 | ±0.25%FS;±0.5%FS; | 負載阻抗 | 電流輸出: ≤800Ω;電壓輸出:≥50KΩ |
| 非 線 性 | ≤0.25%FS | 過載壓力 | 150%FS |
| 重 復 性 | ≤0.15%FS | 破壞壓力 | 3倍量程(>5MPa) |
| 輸出信號 | 電流型:4~20mA二線制;4~20mA/0-20mA三線制 | 過程連接 | M20X1.5;G1/2;G1/4;1/4NPT;可定制 |
| 電壓型:0~5VDC、0~10VDC、0.5~4.5VDC三線制 | 電氣連接 | 標準DIN43650 (赫斯曼)電氣連接出線 | |
| 數字型:RS485-RTU、低功耗RS485-RTU | 防護等級 | IP65 | |
| 供電電壓 | 24VDC(12-30VDC)、5VDC、3.1~5VDC(低功耗485) | 配套電纜 | 四芯屏蔽電纜,標準長度:3米 |

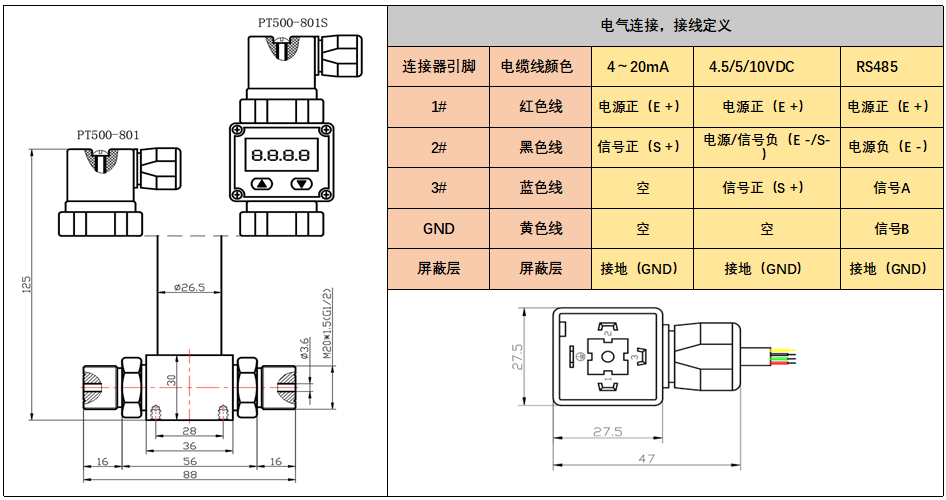

四、差壓壓力變送器 PT500-801/PT500-801S 結構尺寸:

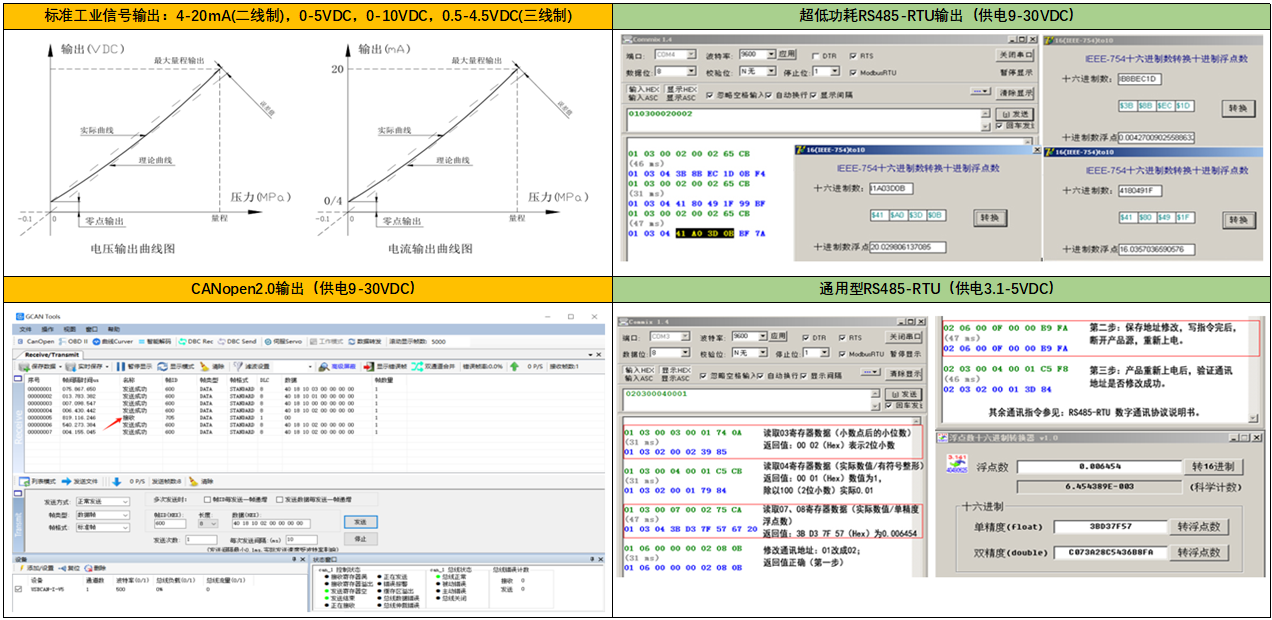

五、差壓壓力變送器 PT500-801/PT500-801S 輸出信號:

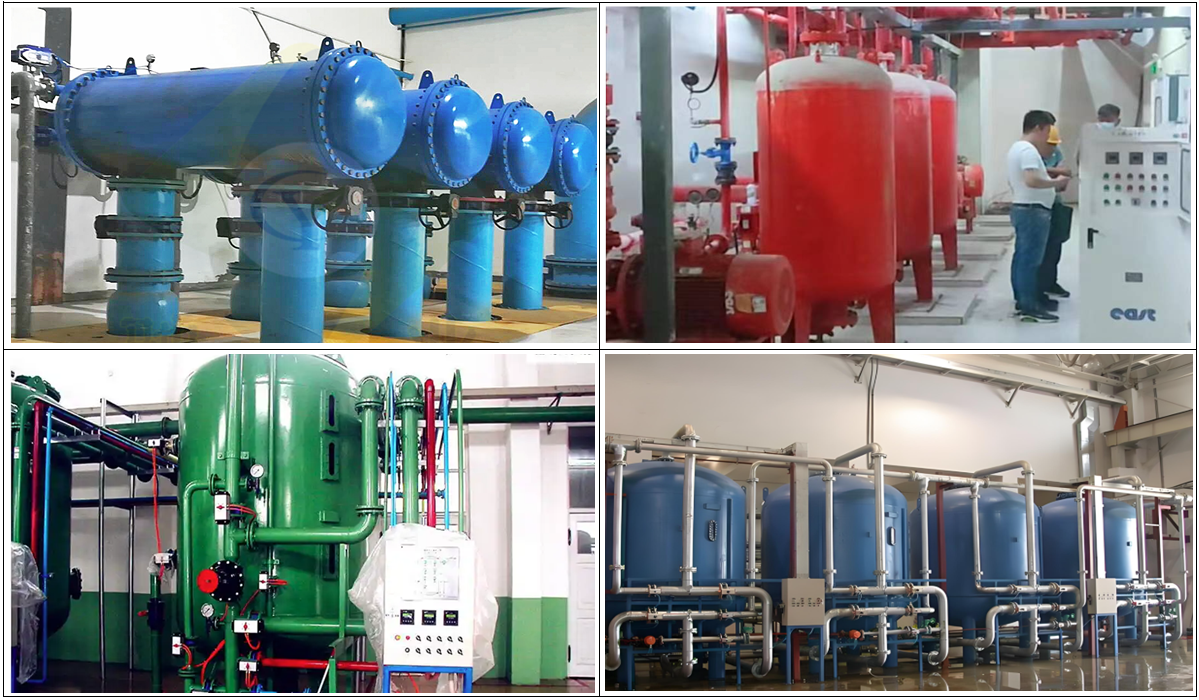

六、差壓壓力變送器 PT500-801/PT500-801S 應用:
