結構小巧、全封焊結構、IP68防護等級，室內外及水下均可使用；采用進口感壓芯片；選進的貼片工藝，具有零點、滿量程補償、溫度補償；24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護；標準工業信號輸出：4-20mA(二線制)，0-20mA(三線制)，0-5VDC，0-10VDC，0.5-4.5VDC(三線制)。
防水壓力變送器
防水壓力傳感器
水下壓力變送器
水下壓力傳感器
液位傳感器
液位變送器
管道壓力變送器
一、防水壓力變送器 PT500-503F產品特點：
| 芯體 | 小量程采用擴散硅芯體，溥膜型,靈敏度高，輸出大，具有零點、滿量程補償、溫度補償；適用于小量程壓力變送器； |
| 大量程采用應變計芯體，厚膜型,高強度彈性形變感壓材料，配有溫度補償，具有抗沖擊、耐疲勞性能優勢；適用于一般量程壓力變送器； | |
| 陶瓷芯體，突出的防腐性能，具有零點、滿量程補償、溫度補償；適用于測量介質有較強腐蝕性的工況，量程≤5MPa； | |
| 信號處理 | 24位ADC采樣處理芯片；DSP數字信號調理算法； |
| 多點性線溫度校準；電壓電流過載保護； | |
| 標準工業信號輸出：4-20mA(二線制)，0-20mA(三線制)； | |
| 0-5VDC，0-10VDC，0.5-4.5VDC(三線制)； | |
| 結構 | 整體結構小巧，過程連接方式多樣化（螺紋M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法蘭連接、快速接頭、焊接等）； |
| 過程連接材料：304或316； | |
| 全封焊結構、IP68防護等級，室內外及水下均可使用 | |
| 應用 | 室外、水下安裝工況的壓力測量 |
| 管道水壓及水壓設備壓力測量 | |
| 液壓系統管道及液壓設備壓力測量 | |
| 氣缸及氣管壓力測量 | |
| 其它民用/工業 自動化領域的壓力測量 |
二、防水壓力傳感器 PT500-503F產品型號：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 503F | 防水型壓力變送器 | ||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| （0-1MPa） | 壓力量程：0～0.6～60MPa; -0.1～0～0.6～5MPa;-100KPa～10KPa～100KPa;±10KPa～±100KPa | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制） | |||||||||
| OB | 0-20mA（三線制） | |||||||||
| OC | 0-5VDC（三線制） | |||||||||
| OD | 0-10VDC（三線制） | |||||||||
| OE | 0.5-4.5VDC（三線制） | |||||||||
| OO | 定制 | |||||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代碼 | 過程連接（螺紋規格） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代碼 | 配套電纜線長度 | |||||||||
| 3M | 標準3米，按實際訂購要求填寫 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制（無要求時省略） | |||||||||
| PT500 | 503F | （0-1MPa） | OA | C3 | G01 | 3M | ||||
三、IP68全密封壓力變送器 PT500-503F產品參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 氣體/液體（與過程連接兼容） | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力形式 | 表壓/絕壓 | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出: ≥50KΩ |
| 壓力量程 | 0～0.6～60（MPa）； | 介質溫度 | -20～+80℃ |
| -0.1～0～0.6～5MPa | 環境溫度 | -30～+70℃ | |
| 0～10KPa～100KPa～600KPa； | 壽 命 | 100萬次 | |
| ±10KPa～±100KPa； | 響應時間 | ≤5mS | |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 過載壓力 | 150%FS |
| 非 線 性 | ≤0.25%FS | 破壞壓力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) |
| 重 復 性 | ≤0.10%FS | 電氣連接 | 全密封連接，直接引出導線 |
| 輸出信號 | 4～20mA(二線制)；0～20mA(三線制) | 防護等級 | IP68 |
| 0～5VDC； 0～10VDC(三線制) | 過程材料 | 304/316 | |
| 0.5～4.5VDC(三線制)/可5VDC供電 | 螺紋規格 | M20X1.5；G1/2；G1/4；1/4NPT；M12…… | |
| 供電電壓 | 24VDC(9～30VDC)/5VDC（輸出0.5～4.5VDC） | 配套電纜 | 四芯屏蔽電纜或?qū)怆娎|，標準長度：3米 |

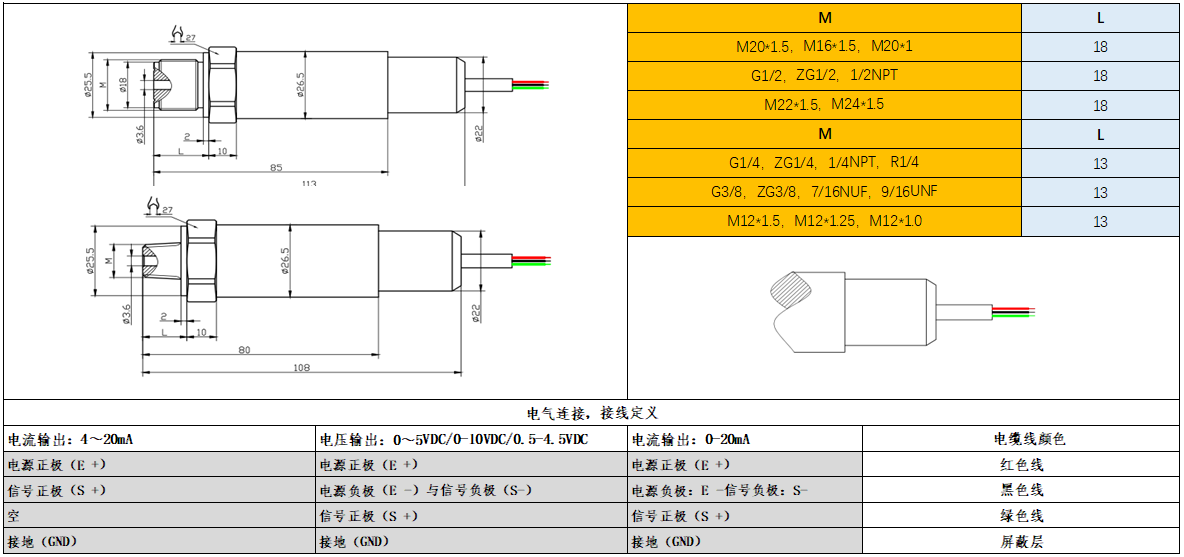

四、壓力變送器 PT500-503F產品結構：

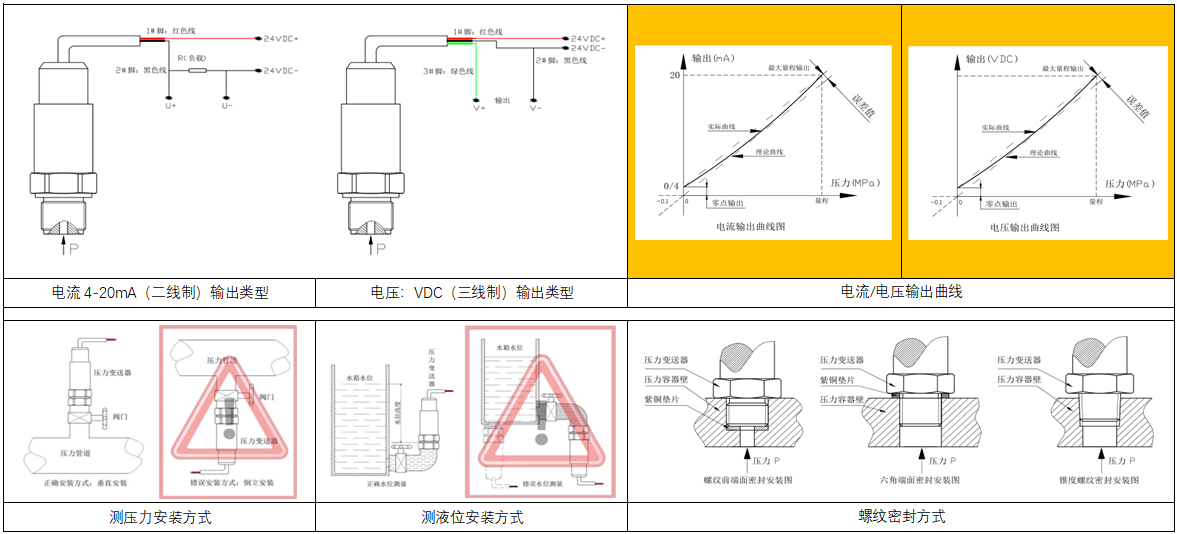

五、產品電氣連接與信號采集：
