工業型2088榔頭殼體，2088S/2088C配LED /LCD 4位現場數顯表頭；2088H高溫散熱片，可測量高溫介質的壓力，介質溫度范圍0-150-250-350-500℃；標準工業信號輸出：4-20mA(二線制)；0-4.5-5-10VDC（三線制）；數字通訊信號輸出：RS485-RTU；24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護。
工業壓力變送器
工業壓力傳感器
2088壓力變送器
2088壓力傳感器
榔頭型壓力變送器
榔頭型壓力傳感器
一、工業壓力變送器PT500-2088/H/S/C產品特點：
| 芯體 | 小量程采用擴散硅芯體，溥膜型,靈敏度高，輸出大，具有零點、滿量程補償、溫度補償；適用于小量程壓力變送器； |
| 大量程采用應變計芯體，厚膜型,高強度彈性形變感壓材料，配有溫度補償，具有抗沖擊、耐疲勞性能優勢；適用于一般量程壓力變送器； | |
| 陶瓷芯體，突出的防腐性能，具有零點、滿量程補償、溫度補償；適用于測量介質有較強腐蝕性的工況，量程≤5MPa； | |
| 信號處理 通訊方式 | 24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護； |
| 標準工業信號輸出：4-20mA(二線制)；0-4.5-5-10VDC（三線制） | |
| 數字通訊信號輸出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用戶二次校準、清零、反清零、恢復出廠等操作； | |
| CANopen輸出內置 完整的 CANopen 協議棧，符合 DS301、DS404 規范，支持 LSS 服務，支持 BootLoader 在線 升級； | |
| 結構 | 整體結構小巧，過程連接方式多樣化（螺紋M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法蘭連接、快速接頭、焊接等）； |
| 工業型2088榔頭殼體，2088S/2088C配LED /LCD 4位現場數顯表頭； | |
| 2088H高溫散熱片，可測量高溫介質的壓力，介質溫度范圍0-150-250-350-500℃ | |
| 應用 | 常溫/高溫介質（油/水/氣）的壓力測量與控制 |
| 管道水壓及水壓設備壓力測量；氣缸及氣管壓力測量 | |
| 液壓系統管道及液壓設備壓力測量控制； |
二、工業壓力傳感器PT500-2088/H/S/C產品型號：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 2088 | 工業壓力變送器：2088殼體 | ||||||||
| 2088S | 數顯工業壓力變送器：LED數顯表頭+2088殼體 | |||||||||
| 2088C | 數顯工業壓力變送器：LCD數顯表頭+2088殼體 | |||||||||
| 2088H | 高溫工業壓力變送器：高溫散熱片（0-150-500℃）+2088殼體 | |||||||||
| 2088HS | 高溫數顯工業壓力變送器：高溫散熱片（0-150-500℃）+LED數顯表頭+2088殼體 | |||||||||
| 2088HC | 高溫數顯工業壓力變送器：高溫散熱片（0-150-500℃）+LCD數顯表頭+2088殼體 | |||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| （0-1MPa） | 壓力量程：0～0.6～60MPa; -0.1～0～0.6～5MPa;-100KPa～10KPa～100KPa;±10KPa～±100KPa | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制） | OK | RS485-RTU（四線制）/供電5VDC | |||||||
| OC | 0-5VDC（三線制） | OL | 低功耗RS485-RTU（四線制）/供電3.3-5VDC | |||||||
| OD | 0-10VDC（三線制） | ON | CANopen2.0（四線制）/供電9-30VDC | |||||||
| OE | 0.5-4.5VDC（三線制） | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代碼 | 過程連接（螺紋規格） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代碼 | 配套電纜線長度 | |||||||||
| 3M | 標準3米，按實際訂購要求填寫 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制（無要求時省略） | |||||||||
| PT500 | 2088 | （0-1MPa） | OA | C3 | G01 | 3M | ||||
三、防爆隔爆型壓力變送器PT500-2088/H/S/C產品參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 水/油等液體（與過程連接兼容） | 現場顯示表 | 2088S：LED 數碼管；2088C：液晶顯示 |
| 壓力形式 | 表壓/絕壓 | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力量程 | 0～0.6～60（MPa）；-0.1～0～0.6～5MPa | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出: ≥50KΩ |
| 0～10KPa～100KPa～600KPa；±10KPa～±100KPa； | 介質溫度 | 2088：-20～+80℃，2088H：+150℃/250℃/350℃/500℃ | |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 環境溫度 | -30～+70℃ |
| 非 線 性 | ≤0.25%FS | 壽 命 | 100萬次 |
| 重 復 性 | ≤0.15%FS | 響應時間 | ≤5mS |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 過載壓力 | 150%FS |
| 輸出信號 | 4～20mA(二線制)；0-4.5/5/10VDC | 破壞壓力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) |
| RS485-RTU；低功耗RS485 | 過程連接 | M20X1.5；G1/2；G1/4；1/4NPT；M12…… | |
| RS485+4～20mA雙輸出 | 電氣連接 | 2088殼體M20*1.5標準電氣連接器； | |
| Can2.0B（支持CANopen、J1939 協議） | 防護等級 | IP65 | |
| 供電電壓 | 24VDC(9～30VDC)，5VDC（輸出0.5-4.5V） | 配套電纜 | 2～4芯屏蔽電纜，標準：無配套 |

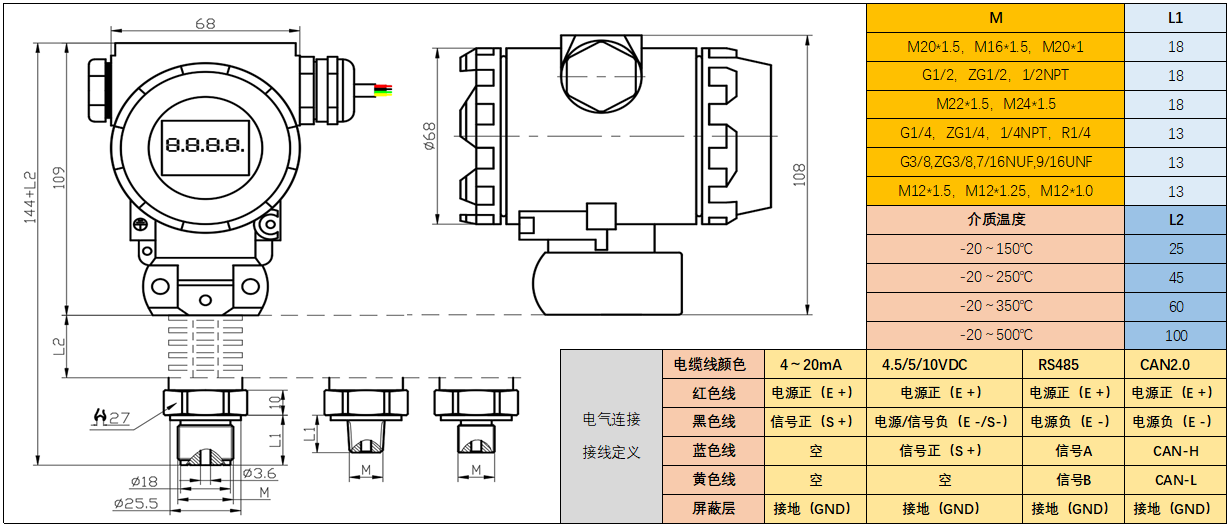

四、工業壓力變送器PT500-2088/H/S/C產品結構及電氣連接：

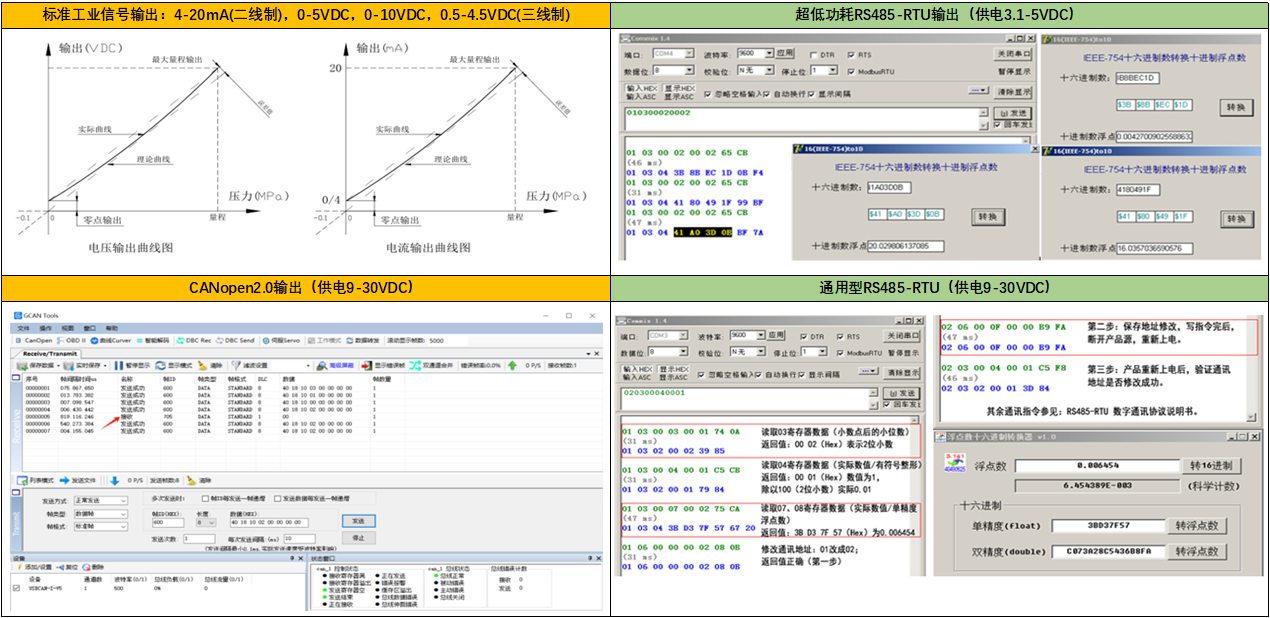

五、信號輸出與采集：

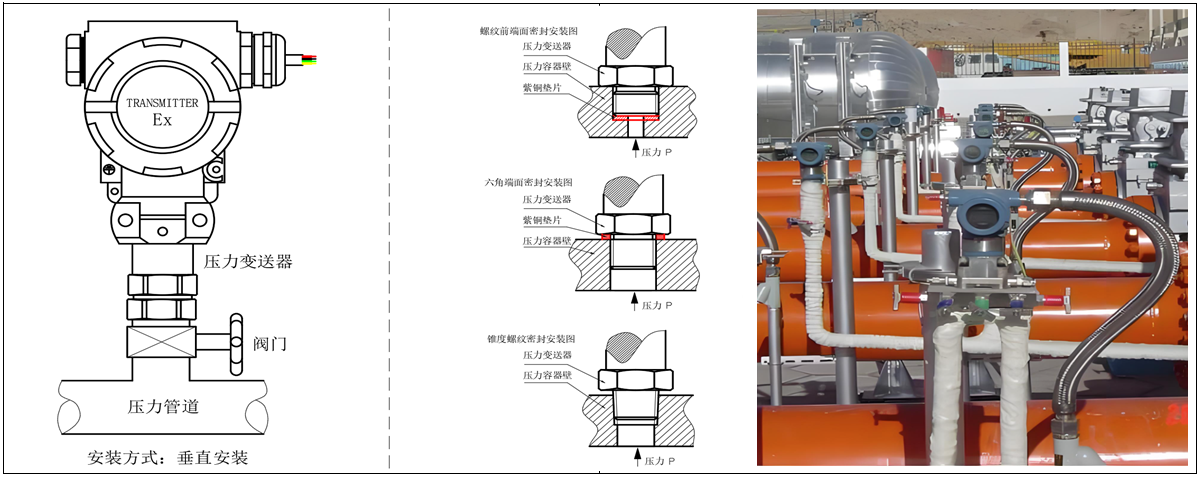

六、工業壓力變送器產品安裝：

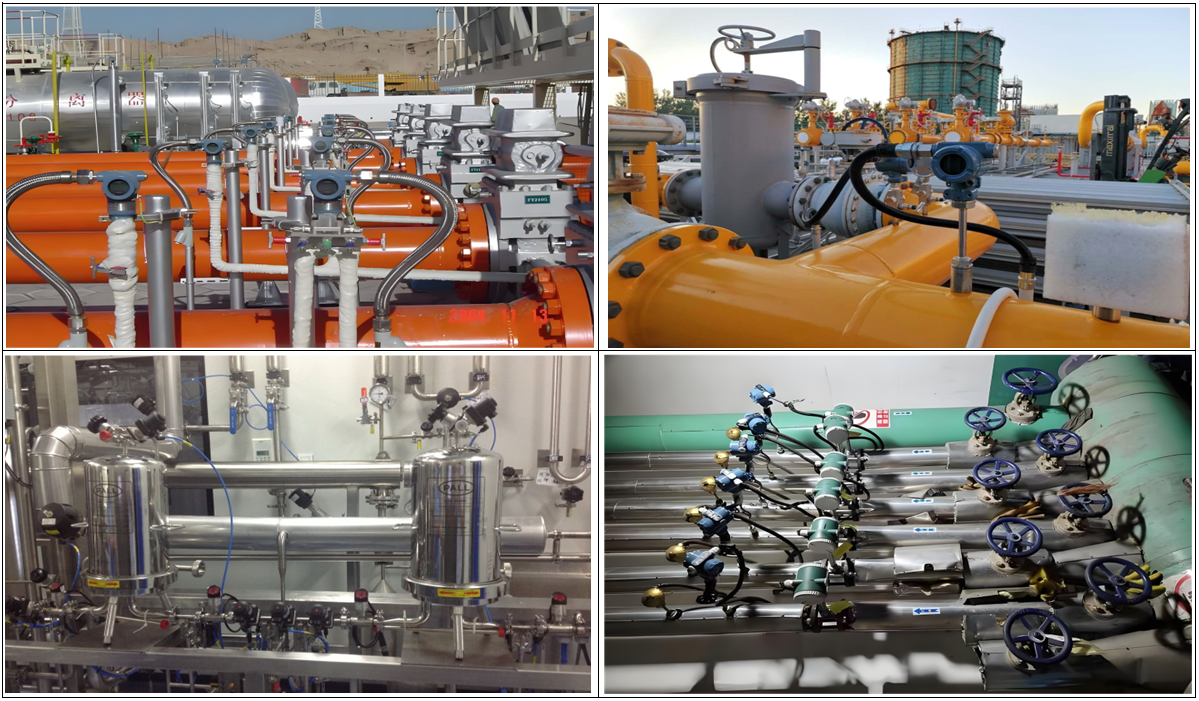

七、產品應用：
