防腐蝕壓力變送器采用進口陶瓷壓力芯片；具有零點、滿量程補償、溫度補償；主體介質材料為耐腐蝕進口或國產聚四氟乙烯(鐵氟龍)；工業標準模擬量4-20mA輸出或0-5V/10V/4.5V輸出；RS485-RTU、低功能RS485、CANopen2.0數據通訊輸出；-S型號配套4位LED現場顯示表頭；工業型2088榔頭殼體，TS/TC配LED /LCD 4位現場數顯表頭；抗沖擊、耐疲勞、可靠性高、防爆隔爆。
防腐蝕壓力變送器
耐腐蝕壓力變送器
耐腐蝕壓力傳感器
污水壓力變送器
氯氣壓力變送器
廢氣壓力變送器
海水壓力變送器
一、防腐蝕壓力變送器 PT500-704/S/T/TS/TC概述
| 芯體 | 采用進口高精度陶瓷壓力芯片,靈敏度高，輸出大，具有零點、滿量程補償、溫度補償； |
| 主體介質材料為耐腐蝕進口或國產聚四氟乙烯(鐵氟龍)； | |
| 信號處理 通訊方式 | 24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護； |
| 標準工業信號輸出：4-20mA(二線制)；0-4.5-5-10VDC（三線制） | |
| 數字通訊輸出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用戶二次校準、清零、反清零、恢復出廠等操作； | |
| CANopen輸出內置 完整的 CANopen 協議棧，符合 DS301、DS404 規范，支持 LSS 服務，支持 BootLoader 在線 升級； | |
| 結構 | 704、704S結構小巧，標準過程M20*1.5、G1/2連接 |
| 704T、704TS、704TC工業型2088榔頭殼體，配LED /LCD 4位現場數顯表頭； | |
| 應用 | 污水、海水、鹽水的壓力/液位測量與監控 |
| PH值3-11的壓力/液位測量與監控 | |
| 化工、氯氣等腐蝕性液體、氣體的壓力/液位測量與監控 |
二、防腐蝕壓力變送器 PT500-704/S/T/TS/TC型號規格
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 704 | 防腐蝕壓力變送器：柱形結構 | ||||||||
| 704S | 防腐蝕壓力變送器：柱形結構+LED數顯表頭 | |||||||||
| 704T | 防腐蝕壓力變送器：2088殼體 | |||||||||
| 704TS | 防腐蝕壓力變送器：2088殼體+LED數顯表頭 | |||||||||
| 704TC | 防腐蝕壓力變送器：2088殼體+LCD數顯表頭 | |||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| （0-1MPa） | 壓力量程：0～0.6～5MPa; -0.1～0～0.6～5MPa;-100KPa～10KPa～100KPa;±10KPa～±100KPa | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制） | OK | RS485-RTU（四線制）/供電5VDC | |||||||
| OC | 0-5VDC（三線制） | OL | 低功耗RS485-RTU（四線制）/供電3.3-5VDC | |||||||
| OD | 0-10VDC（三線制） | ON | CANopen2.0（四線制）/供電9-30VDC | |||||||
| OE | 0.5-4.5VDC（三線制） | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C3 | ±0.5%FS（@25℃） | |||||||||
| C4 | ±1%FS（@25℃） | |||||||||
| 代碼 | 過程連接（螺紋規格） | |||||||||
| G01 | M20*1.5 | G02 | G1/2 | G00 | 定制 | |||||
| 代碼 | 配套電纜線長度 | |||||||||
| 3M | 標準3米，按實際訂購要求填寫 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制（無要求時省略） | |||||||||
| PT500 | 704 | （0-1MPa） | OA | C3 | G01 | 3M | ||||
三、防腐蝕壓力變送器 PT500-704/S/T/TS/TC技術參數
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 腐蝕性液體/氣體（與過程連接兼容） | 現場顯示表 | 704S/704TS：LED 數碼管；704TC：液晶顯示 |
| 壓力形式 | 表壓/絕壓 | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力量程 | -0.1～0～0.6～5MPa | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出: ≥50KΩ |
| 0～10KPa～100KPa～600KPa； | 介質溫度 | -20～+80℃ | |
| ±10KPa～±100KPa； | 環境溫度 | -30～+70℃ | |
| 綜合精度 | ±0.5%FS；±1%FS； | 壽 命 | 100萬次 |
| 非 線 性 | ≤0.5%FS | 響應時間 | ≤5mS |
| 重 復 性 | ≤0.25%FS | 過載壓力 | 150%FS |
| 輸出信號 | 4～20mA(二線制)；0-4.5/5/10VDC | 破壞壓力 | 3倍量程(＞5MPa) |
| RS485-RTU；低功耗RS485 | 過程連接 | M20X1.5；G1/2； | |
| RS485+4～20mA雙輸出 | 電氣連接 | 直接引線/2088殼體M20*1.5標準電氣連接器； | |
| Can2.0B（支持CANopen、J1939 協議） | 防護等級 | IP68 | |
| 供電電壓 | 24VDC(9～30VDC)，5VDC（輸出0.5-4.5V） | 配套電纜 | 2～4芯屏蔽電纜，標準：3米 |

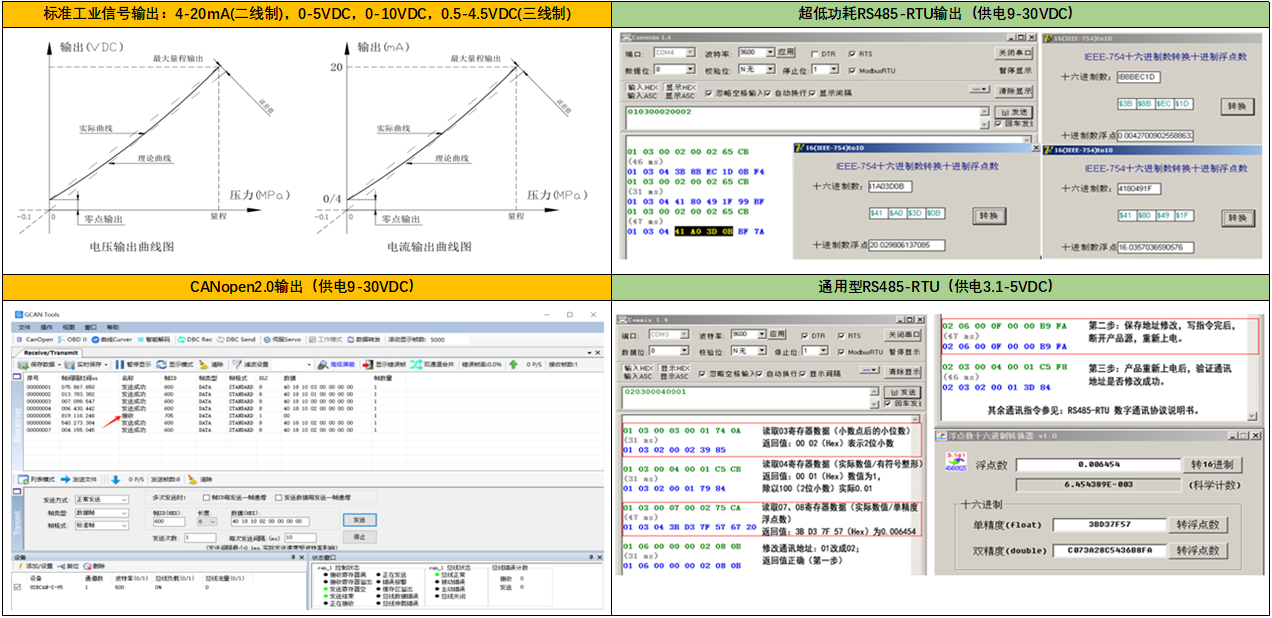

四、防腐蝕壓力變送器 PT500-704/S/T/TS/TC信號輸出與采集

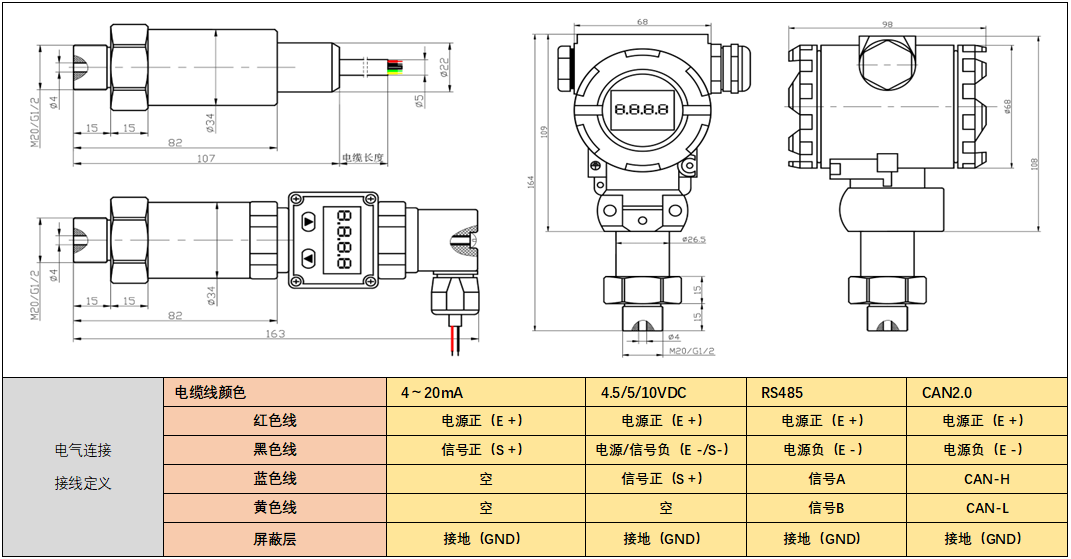

五、防腐蝕壓力變送器 PT500-704/S/T/TS/TC結構尺寸

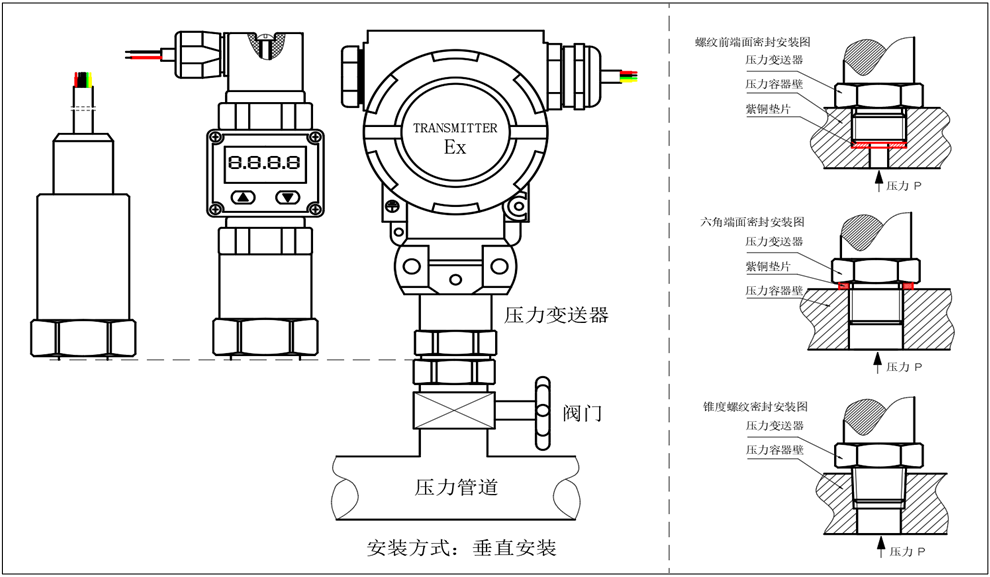

六、防腐蝕壓力變送器 PT500-704/S/T/TS/TC安裝方式

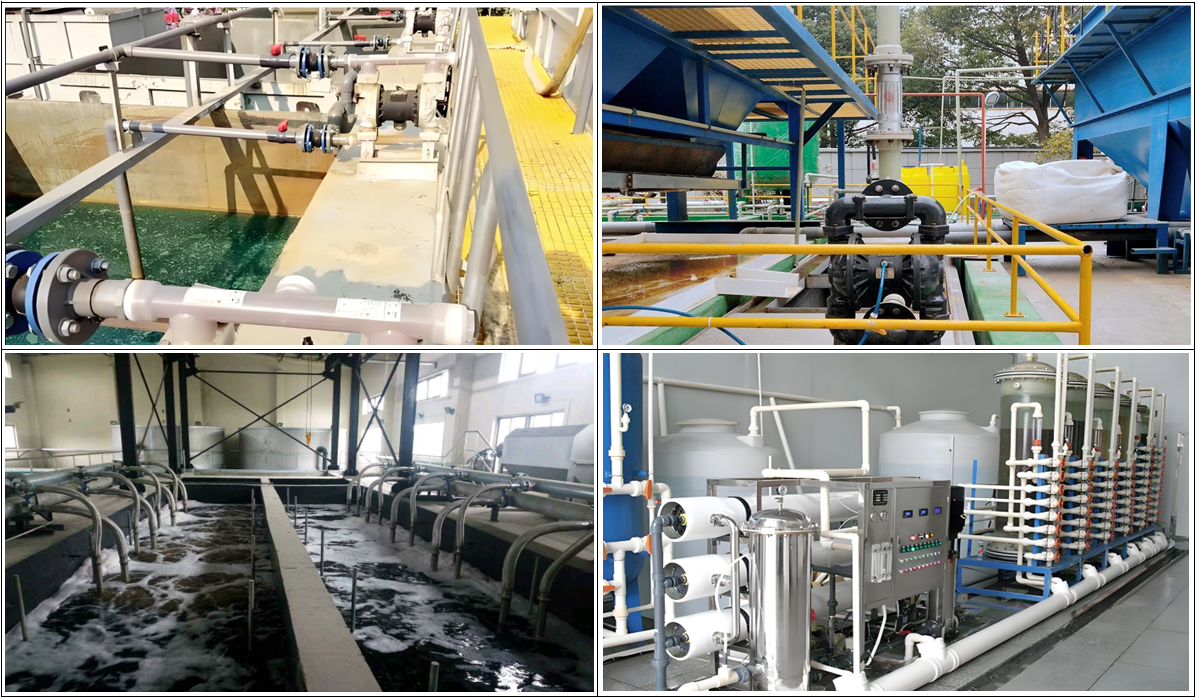

七、防腐蝕壓力變送器 PT500-704/S/T/TS/TC應用
