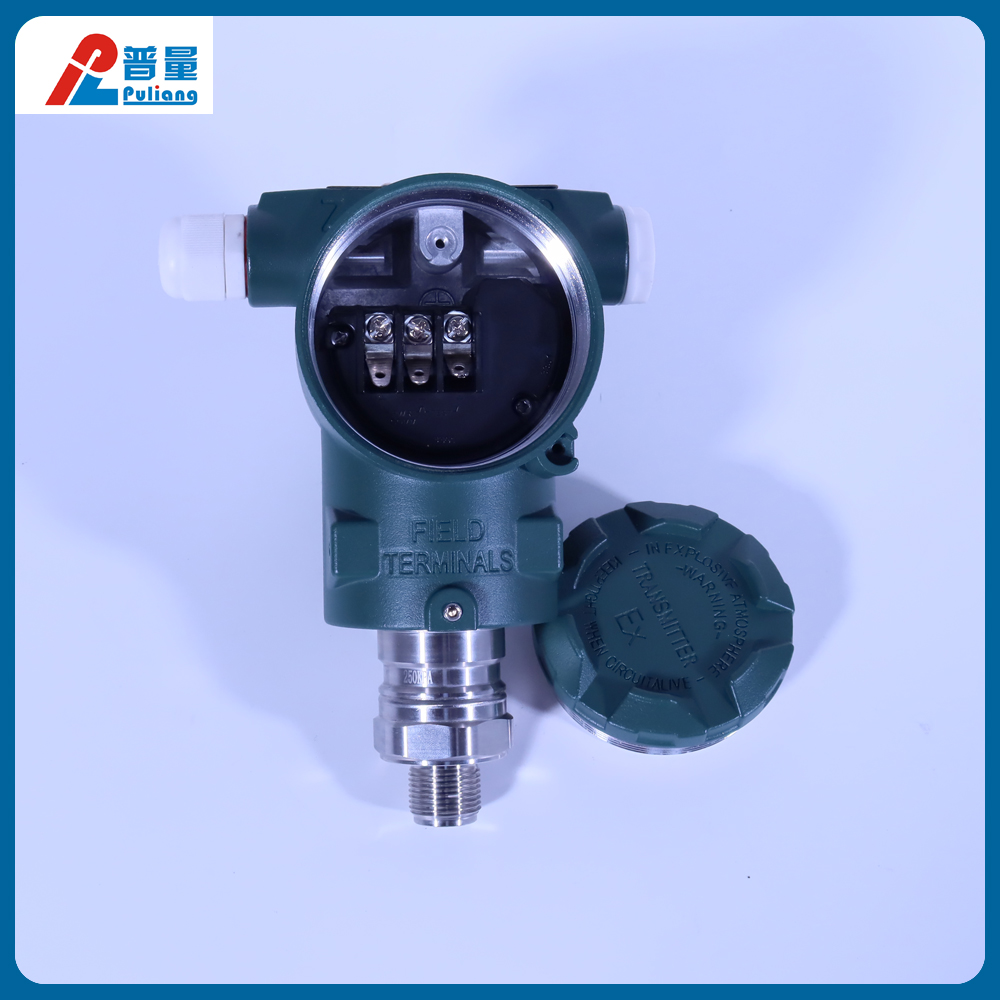

高精度單晶硅壓力變送器PT500-3351GP/AP

產品描述：

單向過壓最高可達25MPa。優異的靜壓性能，靜壓誤差最優可控制在±0.05%/10MPa以內，溫度影響變化極小，最優可控制在±0.04%/10K；微處理器為核心并輔助以先進的數字隔離技術的模塊化設計，使儀表具有極高的抗干擾性及穩定性；性能強大的24位ADC實現高精度；創新的雙補償技術真正的0.075高精度。

關鍵字/別名：

單精硅壓力變送器

高精度壓力變送器

高精度壓力傳感器

精密壓力變送器

單精硅絕壓變送器

產品資料下載：

《PT500-3351GP/AP說明書》

《PT500-3351操作手冊》

產品詳情：

一、PT500-3351單晶硅壓力/差壓/液位變送器概述、特點、優勢、性能參數

概述	PT500-3351系列智能壓力/差壓變送器，中心傳感單元采用全球領先的高精度硅壓力、差壓傳感器技術與封裝工藝，單晶硅壓力、差壓傳感器位于金屬本體最頂部，遠離介質接觸面，實現機械隔離和熱隔離；玻璃燒結一體的傳感器引線實現了與金屬基體的高強度電氣絕緣，提高了電子線路的靈活性能與耐瞬變電壓保護的能力。鉑金級精度達到±0.05%，單向過壓最高可達25MPa。優異的靜壓性能，靜壓誤差最優可控制在±0.05%/10MPa以內，溫度影響變化極小，最優可控制在±0.04%/10K。
概述	在電路設計上采用以微處理器為核心并輔助以先進的數字隔離技術的模塊化設計，使儀表具有極高的抗干擾性及穩定性。使用Hart協議進行通訊，可通過 Hart 手操器或安裝 Hart 軟件的電腦進行遠程操作，，完成測量信息組態，同時采用數字化補償技術，并通過內置溫度傳感器對變送器進行補償，提高了測量精度，降低了溫度漂移，具有長期穩定性好，可靠性高等特點。最具人性化設計的紅外無線設置、一鍵清零功能，滿足危險場合安全操作要求，十分方便進行快捷菜單操作，并可完成全部參數設置，全面提升變送器的性能。
優勢	◇先進的單晶硅壓力傳感器技術與封裝工藝，精心研制出的一款國際領先技術的超高性能壓力、差壓變送器
	◇微處理器為核心并輔助以先進的數字隔離技術的模塊化設計，使儀表具有極高的抗干擾性及穩定性
	◇性能強大的24位ADC實現高精度
	◇創新的雙補償技術真正的0.075高精度
量程限	在量程的上下限范圍內，可以任意調整
量程限	建議選擇量程比盡可能低的量程代碼，以優化性能
零點設置	零點和量程可以調節到表中測量量程范圍內的任何值，只要：標定量程≥最小量程
安裝位置影響	與膜片面垂直方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，會發生<0.4kPa范圍內的零位影響，可以通過調節調零校正，無量程影響

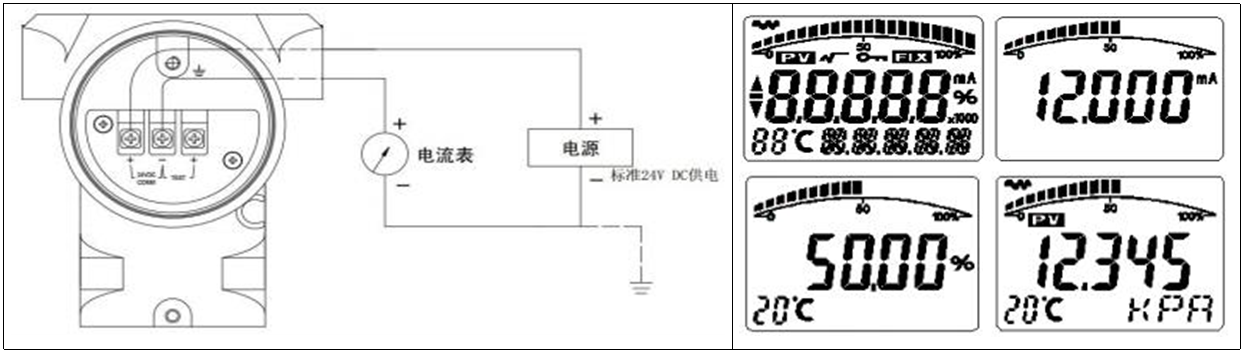

輸出	兩線制4-20mA，符合NAMIR NE43規范，疊加數字信號(Hart協議)可選擇線性或平方根輸出
輸出信號極限	Imin=3.9mA，Imax=21.0mA
故障警告	如果傳感器或電路出現故障，自動診斷功能自動輸出3.9或21.0mA（用戶可預設定）
報警電流	低報模式（最小）：3.9mA
高報模式（最大）	21 mA
報警電流默認設置	高報模式
響應時間	放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。
響應時間	附加的可調時間常數為：0～100s
預熱時間	<15s

二、PT500-3351單晶硅壓力/差壓/液位變送器性能參數

測量介質	氣體、蒸汽、液體
不精確度	±0.05%、±0.075%、±0.1%（包括從零點開始的線性、回差和重復性）
穩定性	±0.1%/3年
環境溫度影響	≤±0.04%URL/10℃
靜壓影響	±0.05%/10MPa
電源	10～36V DC（推薦24V DC）
電源影響	±0.001% /10V (10～36V DC)，可忽略不計
調量程的參考精度	若 TD>10 (TD= 最大量程 / 調節量程 ) 則為：±(0.075×TD)%
平方根輸出精度	為以上線性參考精度的 1.5 倍
環境溫度	-40℃ ~85℃
測量介質溫度	-40℃~120℃
貯藏溫度	-40℃ ~105℃
顯示	LCD、OLED
顯示器顯示模塊溫度	-20℃~70℃（LCD）、-40℃~80℃（OLED）

◆表壓范圍和量程
量程代碼	測量范圍（KPa）	測量量程（KPa）	精度 / 穩定性
A	-6～6	1～6	量程±0.075%F.S/
B	-40～40	6～40	每年最大誤差為量程的±0.1%
C	-100～250	40～250
D	-100～2000	250～2000
E	-100～10000	2000 ～ 10000
G	-100～40000	10000～40000
◆絕壓范圍和量程
量程代碼	測量范圍（KPa）	測量量程（KPa）	精度 / 穩定性
A	0～40	6～40	量程±0.075%F.S/
B	0～250	40～250	每年最大誤差為量程的±0.1%
C	0～2000	250～2000
◆表壓過載極限
量程	6KPa A	40KPa B	250KPa C	2000KPa D	10000KPa E	21000KPa F	40000KPa G
過載極限	0.2MPa	1MPa	4MPa	16MPa	20MPa	50MPa	50MPa
◆絕壓過載極限
量程	40KPa A	250KPa B	2000KPa C
過載極限	1MPa	4MPa	16MPa

三、PT500-3351單晶硅壓力/差壓/液位變送器物理參數

測量膜盒	不銹鋼316L
膜片	不銹鋼316L、哈氏合金C
過程法蘭	不銹鋼304、316L
螺母及螺栓	碳鋼鍍鋅、不銹鋼
填充液	硅油、氟油、高溫硅油等
密封圈	丁腈橡膠、氟橡膠、聚四氟乙烯
變送器外殼	鋁合金材質，外表噴涂環氧樹脂
外殼密封圈	丁腈橡膠
銘牌	不銹鋼304
重量	2.6kg（無：安裝支架、過程連接）
外殼防護等級	IP67
防爆等級	Exd Ⅱ CT6、Exia Ⅱ CT6
電源電壓	為 24V，R ≤ (Us-10V)/ImaxΩ ，其中 Imax=21 mA
最大電源電壓	36VDC
最小電源電壓	10VDC
數字通訊負載范圍	250 ～ 600Ω
過程連接	過程連接法蘭的兩端面有NPT1/4和M10或UNF7/16內螺紋

四、PT500-3351單晶硅壓力/差壓/液位變送器過載與靜壓

過載和靜壓
	量程	單邊過載（負端）	單邊過載（正端）	雙邊靜壓
A	1KPa	1MPa	1MPa	16MPa
B	6KPa	2MPa	2MPa	16MPa
C	40KPa	3MPa	3MPa	25MPa
D	400KPa	10MPa	10MPa	25MPa
E	4MPa	10MPa	10MPa	25MPa
電磁兼容性 (EMC) A、射頻輻射試驗
試驗場強	頻率范圍	EUT 放置	極化方向	檢測結果
				產品編號
				24283	24281	24282
3V/m		正立	水平極化	受試樣品內存數據不變	受試樣品內存數據不變	受試樣品內存數據不變
	80MHz-		水平極化	受試樣品內存數據不變	受試樣品內存數據不變	受試樣品內存數據不變
	1GHz		垂直極化	受試樣品內存數據不變	受試樣品內存數據不變	受試樣品內存數據不變
電磁兼容性 (EMC) B、工頻磁場抗擾度試驗
	檢驗結果
磁場強度	產品編號
	24283	24281	24282
400A/m（X、Y、Z）	受試樣品內存數據不變	受試樣品內存數據不變	受試樣品內存數據不變

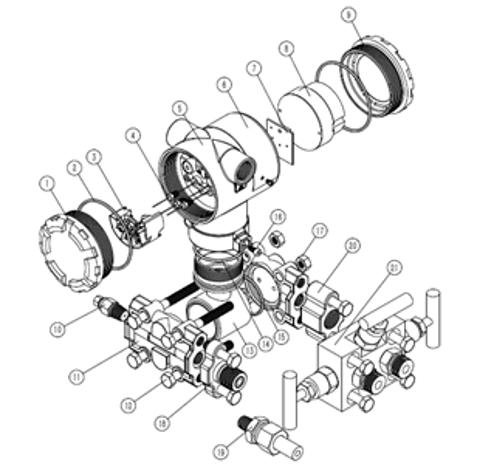

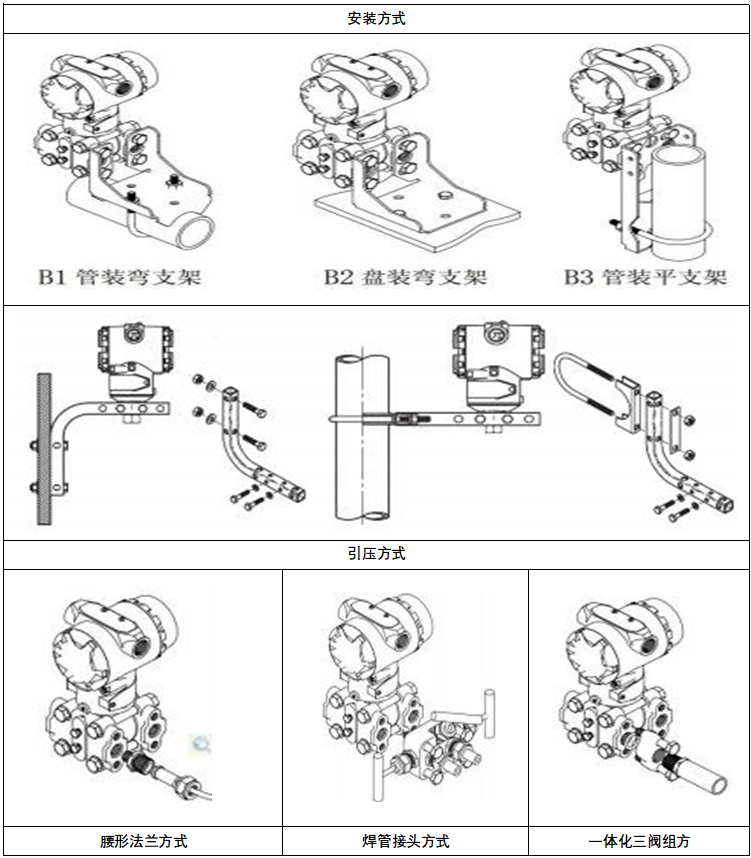

五、PT500-3351單晶硅壓力/差壓/液位變送器典型產品裝配分解圖


1	后端蓋	2	端蓋密封圈
3	接線端子	4	穿心電容
5	殼體	6	標牌
7	抗干擾板	8	電路表頭
9	顯示端蓋	10	排氣排液閥
11	夾板	12	M8螺釘
13	傳感器	14	殼體密封圈
15	傳感器密封圈	16	殼體鎖緊頂絲
17	M8螺母	18	丁字接頭 (選用)
19	焊管接頭 (選用)	20	腰型法蘭 (選用)
21	一體化三閥組 (選用)

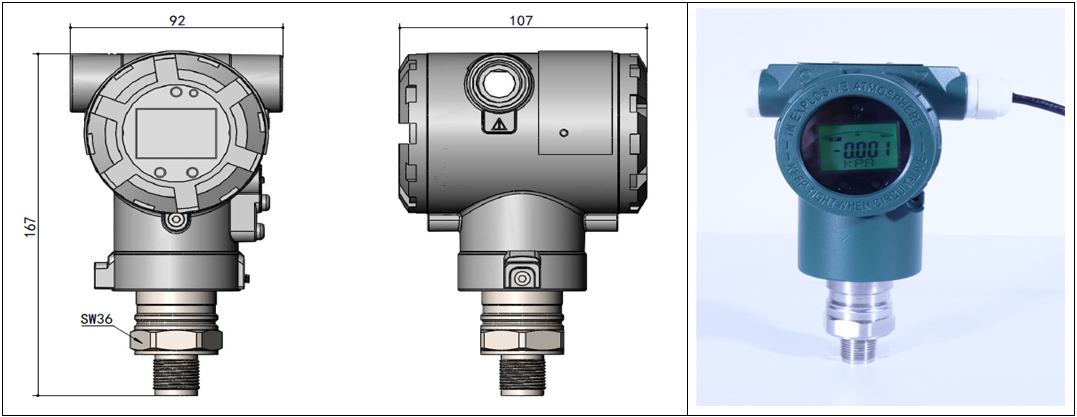

六、PT500-3351-B GP/AP智能直裝式表壓/絕壓變送器型號規格

代碼	類型
GP	智能直裝式表壓變送器
AP	智能直裝式絕壓變送器
	代碼	表壓量程（KPa）			絕壓量程（KPa）
	A	1 ～ 6			6 ～ 40
	B	6 ～ 40			40 ～ 250
	C	40 ～ 250			250 ～ 2000
	D	250 ～ 2000
	E	2000 ～ 10000
	F	10000 ～ 21000
	G	10000 ～ 40000
		代碼	輸出信號
		E	4 ～ 20mA
		S	4 ～ 20mA+Hart
			代碼	顯示
			M1	LCD
			M2	OLED（Hart可選)
				代碼	過程連接		代碼			過程連接
				C1	外螺紋 M20*1.5		C4			1/2NPT 外螺紋
				C2	G1/2 外螺紋		C5			1/2NPT 陰螺紋
				C3	G1/4 外螺紋		T			特殊要求
					代碼	危險場所認證（普通型不填）
					E0	無防爆
					E1	隔爆型，防爆等級Exd Ⅱ CT6
					12	本安型，防爆等級ExiaⅡ CT6
						代碼		電氣連接
						D1		M20*1.5標準
						D2		用戶指定
								代碼	特殊要求
								T	客戶指定
GP	A	E	M1	C1	E1	D1		T	選型舉例

七、PT500-3351-B GP/AP智能直裝式表壓/絕壓變送器量程參數

◆表壓范圍和量程
量程代碼	測量范圍（KPa）	測量量程（KPa）	精度 / 穩定性
A	-6～6	1～6	量程±0.075%F.S/
B	-40～40	6～40	每年最大誤差為量程的±0.1%
C	-100～250	40～250
D	-100～2000	250～2000
E	-100～10000	2000 ～ 10000
G	-100～40000	10000～40000
◆絕壓范圍和量程
量程代碼	測量范圍（KPa）	測量量程（KPa）	精度 / 穩定性
A	0～40	6～40	量程±0.075%F.S/
B	0～250	40～250	每年最大誤差為量程的±0.1%
C	0～2000	250～2000
◆表壓過載極限
量程	6KPa A	40KPa B	250KPa C	2000KPa D	10000KPa E	21000KPa F	40000KPa G
過載極限	0.2MPa	1MPa	4MPa	16MPa	20MPa	50MPa	50MPa
◆絕壓過載極限
量程	40KPa A	250KPa B	2000KPa C
過載極限	1MPa	4MPa	16MPa
