采用進口感壓芯體；選進的貼片工藝，具有零點、滿量程補償、溫度補償；超低功耗RS485 MODBUS-TRU標準通訊協議；供電電壓3.1-5VDC，待機電流小于50uA，采集電流小于2mA，直接對接單片機、DCS系統、組態軟件、PLC系統數據采集；結構小巧、全封焊結構、抗沖擊、耐疲勞、可靠性高、多種過程連接方式；可替代國外同類型高壓產品。
低功耗RS485壓力變送器
低功耗RS485壓力傳感器
低功耗數字壓力傳感器
低功耗通訊壓力傳感器
遠程壓力傳感器
數字油壓傳感器
數字水壓傳感器
數字氣壓傳感器
一、低功耗RS485壓力變送器 PT500-561產品特點：
| 芯體 | 小量程采用擴散硅芯體，溥膜型,靈敏度高，輸出大，具有零點、滿量程補償、溫度補償；適用于小量程壓力變送器； |
| 大量程采用應變計芯體，厚膜型,高強度彈性形變感壓材料，配有溫度補償，具有抗沖擊、耐疲勞性能優勢；適用于一般量程壓力變送器； | |
| 信號處理 通訊方式 | 24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護； |
| 超低功耗數字通訊信號輸出：RS485-RTU，供電電壓3.1-5VDC，待機電流小于50uA，采集電流小于2mA； | |
| 結構 | 304/316材料、整體結構小巧，過程連接方式多樣化（螺紋M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法蘭連接、快速接頭、焊接等）； |
| 電器連接：赫斯曼(DIN34650)通用配置；緊線螺母直接出線（防水性能優良）；4芯航空快插連接器（接線方便） | |
| 可替代國外同類型高壓產品。 | |
| 應用 | 管道水壓及水壓設備壓力測量；液壓系統管道及液壓設備壓力測量； |
| 智慧城市給水管網壓力監控；智能消防水壓壓力監控； | |
| 其它民用/工業 自動化領域的壓力測量； |
二、低功耗RS485壓力傳感器 PT500-561產品型號：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 561 | RS485 低功耗數字通訊壓力變送器/壓力傳感器 | ||||||||
| 代碼 | 量程（按實際訂購量程填寫） | |||||||||
| （0-5MPa） | 0～10KPa-60MPa，（最小10KPa，最大60MPa） | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OK | RS485-RTU（四線制） | |||||||||
| OO | 定制 | |||||||||
| 代碼 | 綜合精度 | |||||||||
| C1 | ±0.1%FS | C2 | ±0.25%FS | |||||||
| C3 | ±0.5%FS | C4 | ±1%FS | |||||||
| 代碼 | 安裝螺紋（過程連接） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代碼 | 配套電纜線長度 | |||||||||
| 3m | 標準3米，按實際訂購要求填寫 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制（無要求時省略） | |||||||||
| PT500 | 561 | （0-5MPa） | OK | C3 | G01 | 3m | ||||
三、低功耗RS485通訊壓力變送器 PT500-561產品參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 氣體/液體（與過程連接兼容） | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力形式 | 表壓/絕壓 | 介質溫度 | -20～+80℃ |
| 壓力量程 | 0～0.6～60（MPa）； | 環境溫度 | -30～+70℃ |
| -0.1～0～0.6～5MPa | 壽 命 | 100萬次 | |
| 0～10KPa～100KPa～600KPa； | 響應時間 | ≤5mS | |
| ±10KPa～±100KPa； | 過載壓力 | 150%FS | |
| 綜合精度 | ±0.1%FS；±0.25%FS；±0.5%FS； | 破壞壓力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) |
| 非 線 性 | ≤0.25%FS | 電氣連接 | 赫斯曼(DIN34650)、緊線螺母、4芯航空連接器 |
| 重 復 性 | ≤0.10%FS | 防護等級 | IP65 |
| 輸出信號 | RS485-RTU (四線制) | 過程材料 | 304/316 |
| 供電電壓 | 3.6VDC (3.1～5VDC) | 螺紋規格 | M20X1.5；G1/2；G1/4；1/4NPT；M12…… |
| 產品功耗 | 待機電流≤50uA，采集電流≤1.5mA | 配套電纜 | 四芯屏蔽電纜，標準長度：3米 |

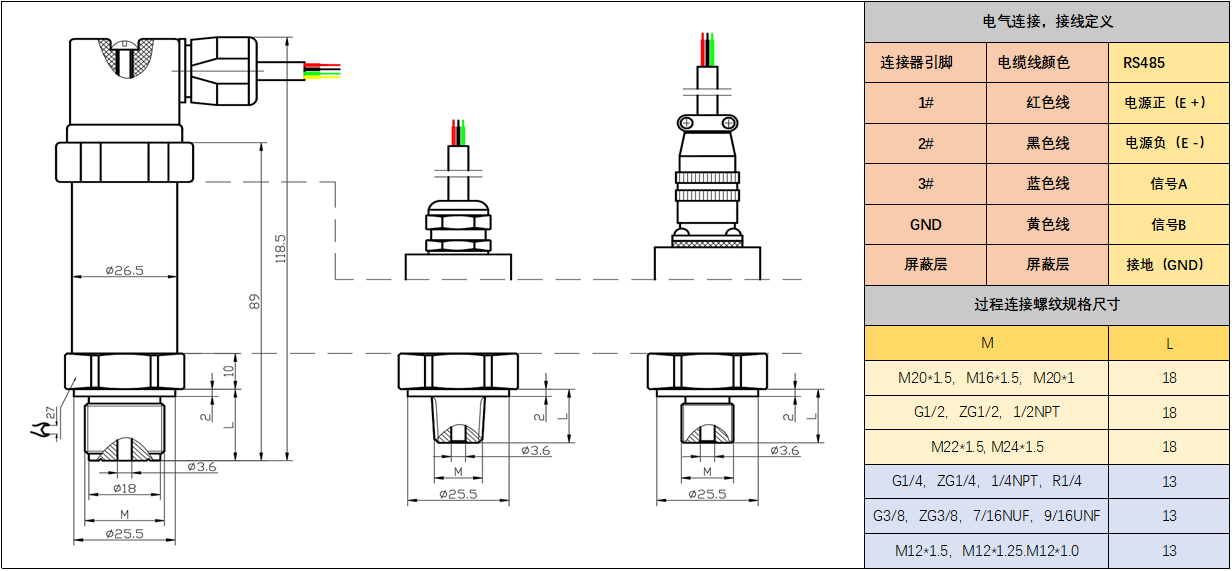

四、低功耗壓力變送器 PT500-561產品結構及電氣連接：

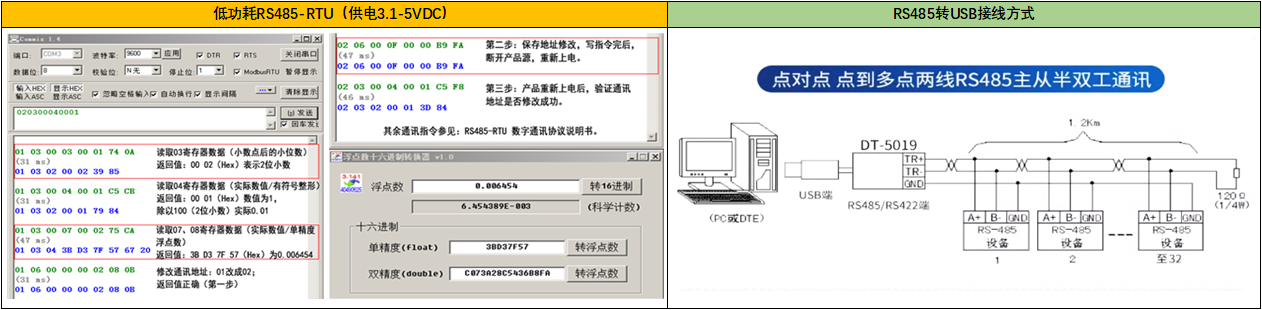

五、低功耗RS485協議壓力變送器 PT500-561信號輸出與采集：

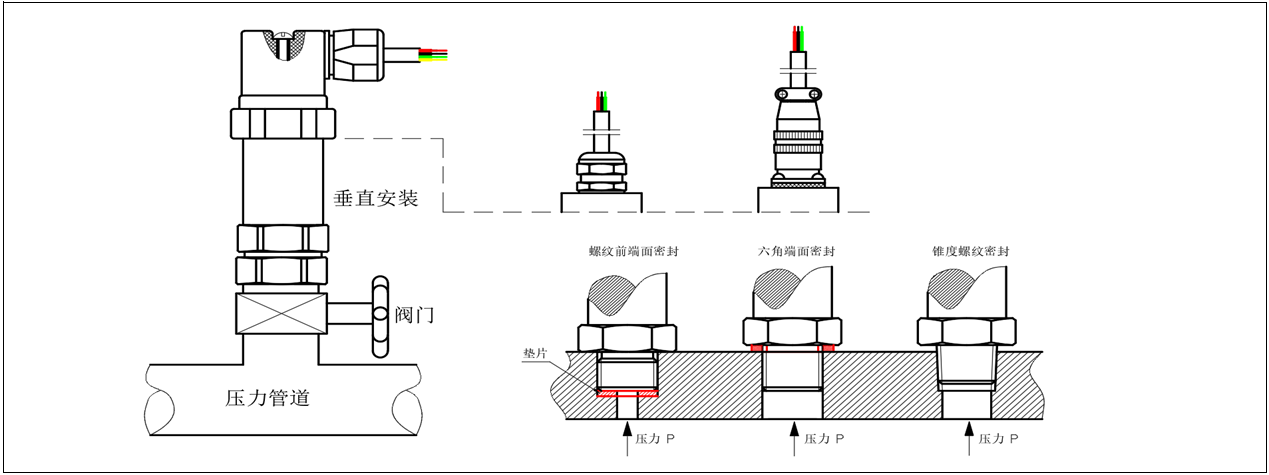

六、產品安裝：
七、低功耗RS485壓力變送器 PT500-561產品應用：
