平膜壓力變送器 PT500-703T/S/C/H/W

產品描述：

平膜/隔膜感壓防堵結構設計，適用于熔體/流體介質，可測量中溫介質的壓力，可帶4位LED數顯表頭；介質溫度范圍0-150℃；標準工業信號輸出：4-20mA(二線制)；0-4.5-5-10VDC（三線制）；數字通訊信號輸出：RS485-RTU；24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護。

關鍵字/別名：

2088平膜壓力變送器

工業型平膜壓力傳感器

數顯隔膜壓力變送器

防爆厚膜壓力變送器

隔爆齊平膜壓力變送器

防堵壓力變送器

無腔壓力變送器

瀝青壓力變送器

油漆壓力變送器

產品資料下載：

《PT500-703T/S/C/H/W說明書》

產品詳情：

一、平膜壓力變送器 PT500-703T/S/C/H/W產品特點：

芯體	采用進口感壓芯片；選進的貼片工藝，具有零點、滿量程補償、溫度補償；
	平膜/隔膜感壓防堵結構設計，適用于熔體/流體介質；
	微壓薄膜芯片，中壓、高壓厚膜芯片，適用于0-10KPa-60MPa所有量程范圍；

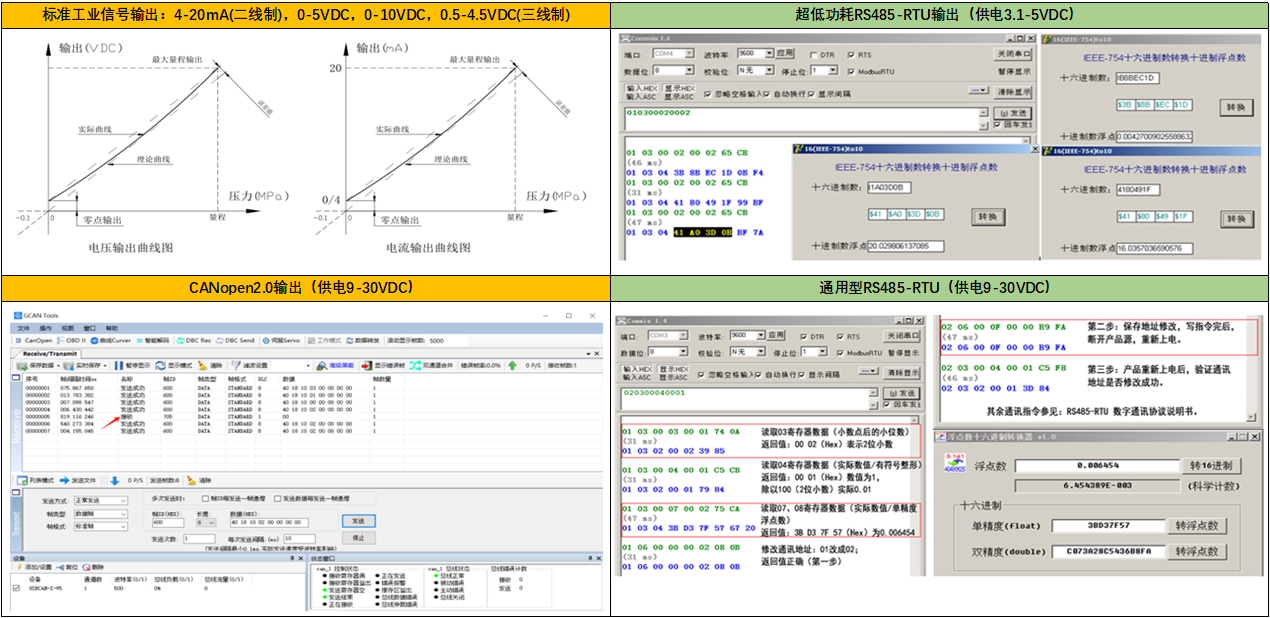

信號處理通訊方式	24位ADC采樣處理芯片；DSP數字信號調理算法；多點性線溫度校準；電壓電流過載保護；
	標準工業信號輸出：4-20mA(二線制)，0-5VDC，0-10VDC，0.5-4.5VDC(三線制);
	數字通訊信號輸出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用戶二次校準、清零、反清零、恢復出廠等操作
	CANopen輸出內置完整的 CANopen 協議棧，符合 DS301、DS404 規范，支持 LSS 服務，支持 BootLoader 在線升級；
結構	304/316外殼結構材料、整體結構、抗沖擊、耐疲勞、可靠性高、防爆隔爆。
	703T厚膜、703TW中溫、703TS/TC數顯、703TH/ TH S/ THC高溫數顯；
	過程連接類型有螺紋、卡箍快接、法蘭等方式，適用于不同工況設備。

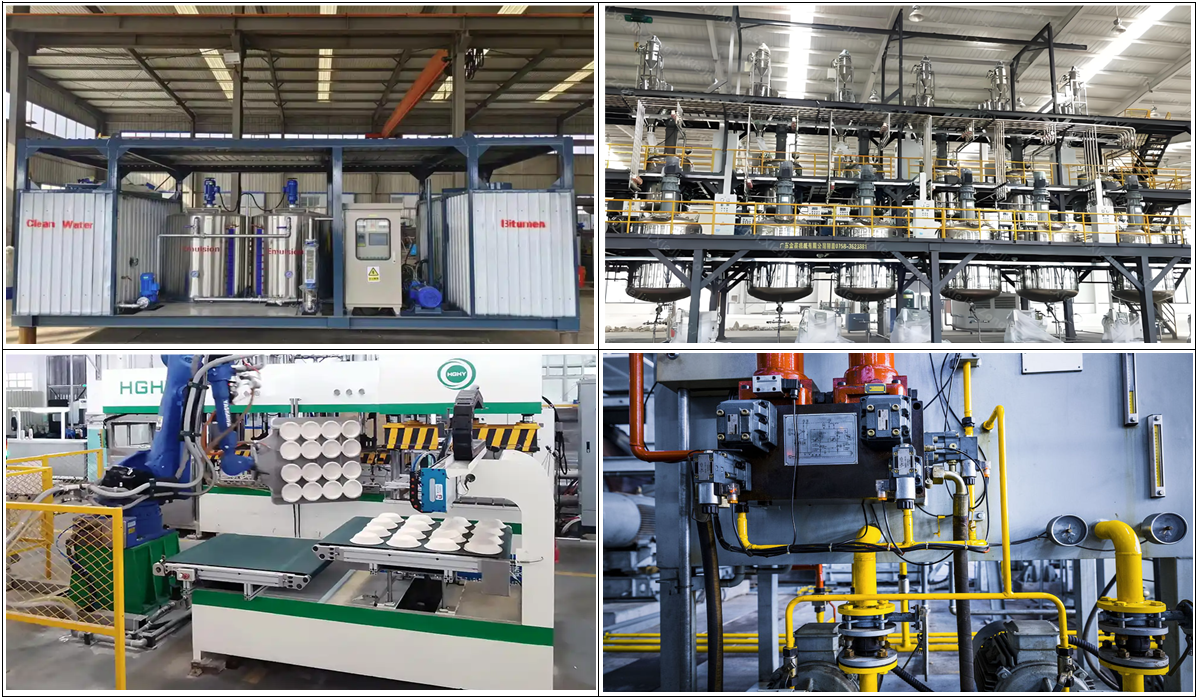

應用	熔體/流體/粘稠性介質壓力測量與控制；
	化工涂料、瀝青、牙膏、紙漿等壓力測量與控制；
	液壓系統管道設備及液壓設備壓力測量控制；

二、平膜壓力傳感器 PT500-703T/S/C/H/W產品型號：

代碼	型號	類型
PT500	703T	2088殼體平膜壓力變送器，厚膜結構，量程0～1-60MPa（量小1MPa）					703TW	2088殼體平膜壓力變送器，薄膜結構，量程0～10KPa-5MPa（量小10KPa，最大5MPa）

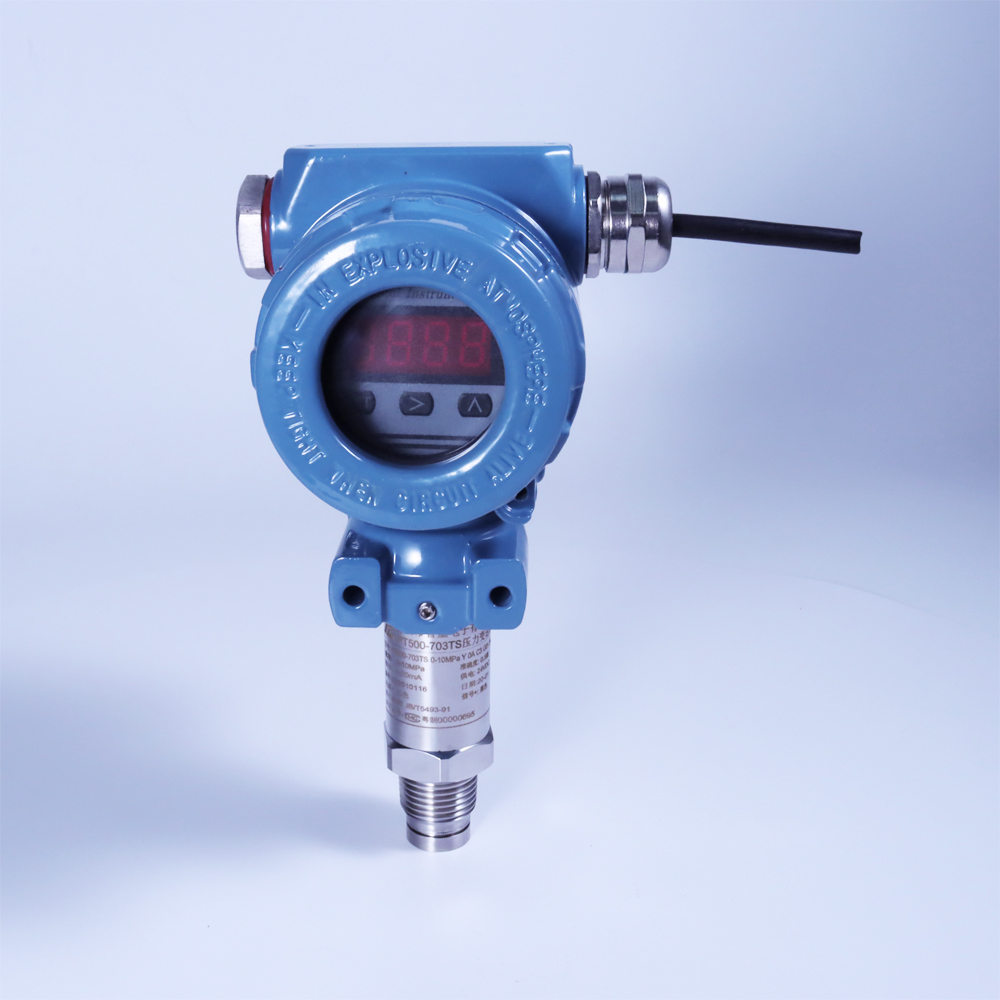

	703TS	2088殼體平膜壓力變送器，厚膜結構， LED顯示表頭，量程0～1-60MPa（量小1MPa）					703TWS	2088殼體平膜壓力變送器，薄膜結構， LED顯示表頭，量程0～10KPa-5MPa

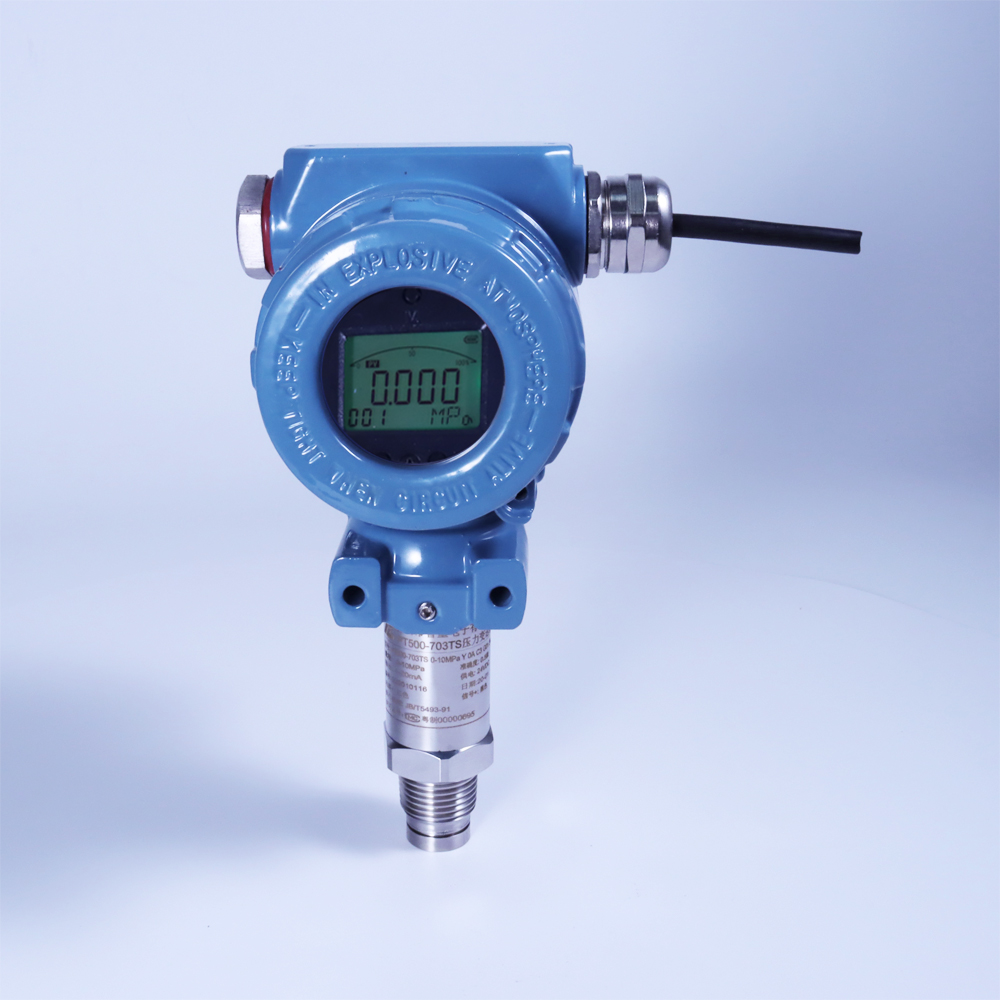

	703TC	2088殼體平膜壓力變送器，厚膜結構， LCD顯示表頭，量程0～1-60MPa（量小1MPa）					703TWC	2088殼體平膜壓力變送器，薄膜結構， LCD顯示表頭，量程0～10KPa-5MPa
	703TH	2088殼體平膜壓力變送器，厚膜結構，介質溫度0～150℃，量程0～1-60MPa（量程1MPa）
	703THS	2088殼體平膜壓力變送器，厚膜結構，LED顯示表頭, 介質溫度0～150℃，量程0～1-60MPa（量程1MPa）
	703THC	2088殼體平膜壓力變送器，厚膜結構，LCD顯示表頭, 介質溫度0～150℃，量程0～1-60MPa（量程1MPa）
		代碼	量程（按實際訂購量程填寫）
		（0-5MPa）	0～10KPa-5MPa-60MPa，（最小10KPa，高大60MPa）
			代碼	輸出信號類型
			OA	4-20mA（二線制）/供電9-30VDC				OK	RS485-RTU（四線制）/供電5VDC
			OC	0-5VDC（三線制）/供電9-30VDC				OL	低功耗RS485-RTU（四線制）/供電3.3-5VDC
			OD	0-10VDC（三線制）/供電12-30VDC				ON	CANopen2.0（四線制）/供電9-30VDC
			OE	0.5-4.5VDC（三線制）/供電5VDC				OO	定制
				代碼	綜合精度
				C2	±0.25%FS
				C3	±0.5%FS		C4	±1%FS
					代碼	安裝螺紋（過程連接）
					G01	M20*1.5	G02	G1/2	G03	ZG1/2

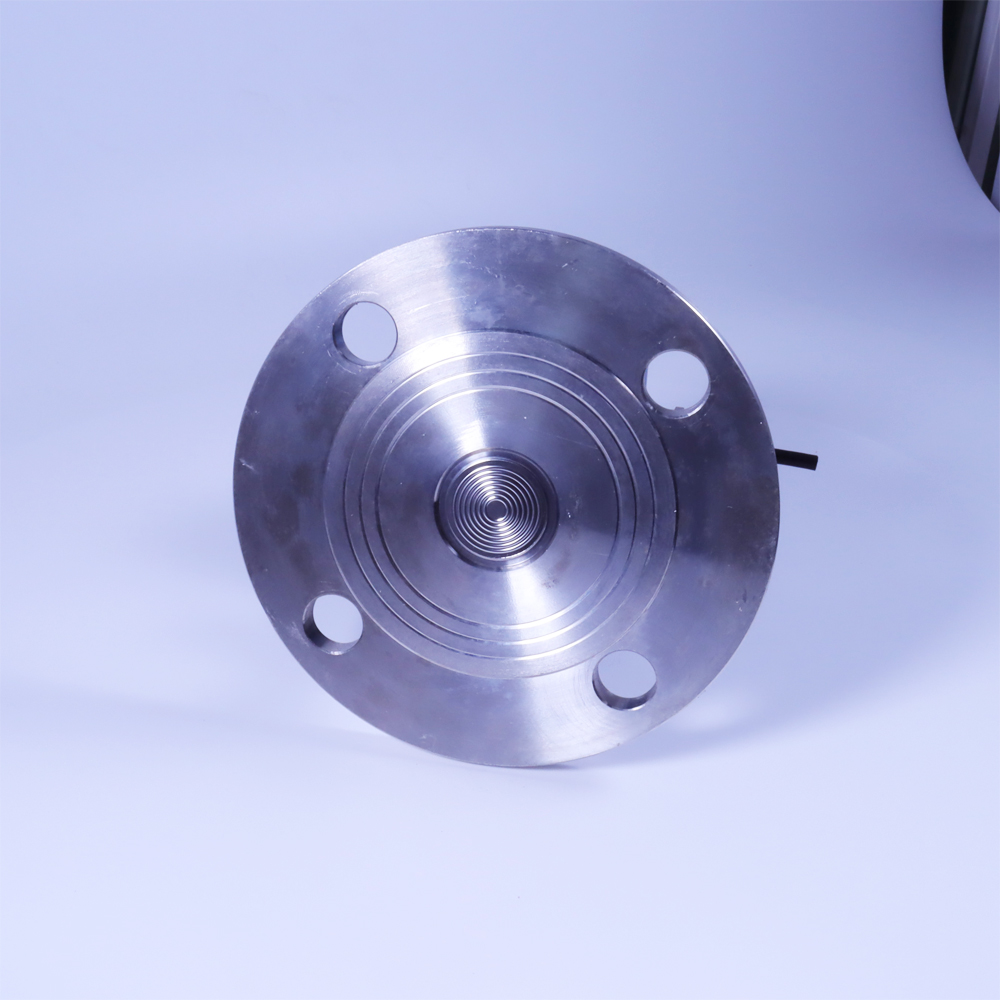

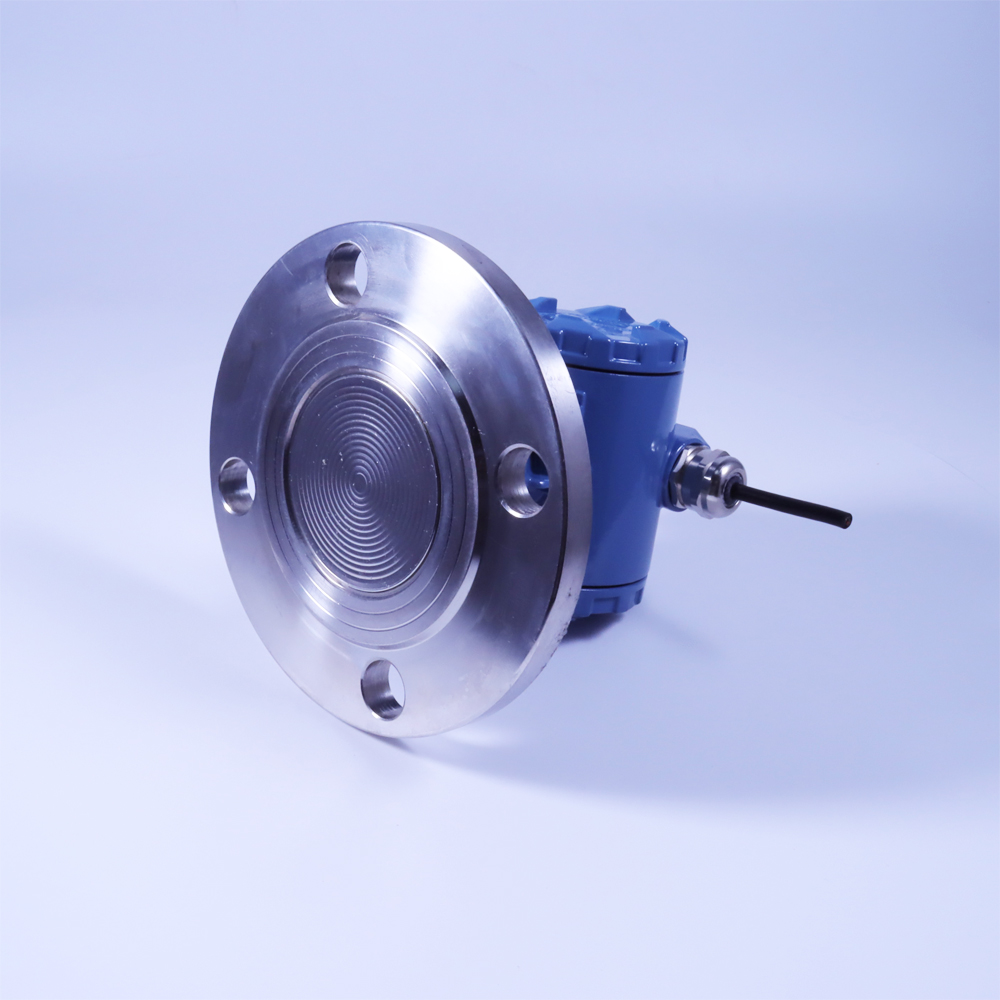

					1“	1寸卡箍（50.8）	DN25	法蘭DN25	DN50	法蘭DN50
					G00	定制規格
						代碼	配套電纜線長度
						0m	標準配線，按實際訂購要求填寫
PT500	703T	（0-5MPa）	OA	C3	G01	0m

三、平齊膜壓力變送器 PT500-703T/S/C/H/W產品參數：

項目	參數	項目	參數
測量介質	熔體/流體/粘稠性介質等（與過程連接兼容）	現場顯示表	LED /LCD四位數碼管/液晶顯示表
壓力形式	表壓/絕壓	絕緣阻抗	≥1000 MΩ/100VDC
壓力量程	0～10KPa-600MPa（最小10KPa，量大60MPa）	負載阻抗	電流輸出: ≤800Ω；電壓輸出: ≥50KΩ
綜合精度	±0.25%FS；±0.5%FS；±1%FS；	介質溫度	-20～+80℃；703TH：-20～+150℃
非線性	≤0.25%FS、0.5%FS	環境溫度	-30～+70℃
重復性	≤0.15%FS、0.35%FS	壽命	100萬次
膜片類型	中高量程：厚膜芯片；小量程：薄膜芯片	響應時間	≤5mS
輸出信號	4～20mA(二線制)；	過載壓力	150%FS
	0～5/10VDC；0.5～4.5VDC（供電5V）	破壞壓力	5倍量程（≤5MPa)；3倍量程(＞5MPa)
	RS485-RTU；低功耗RS485	過程連接	M20*1.5，G1/2；ZG1/2；1“卡箍；DN25；DN50等
	RS485+4～20mA雙輸出	電氣連接	2088殼體M20*1.5電氣連接器；
	Can2.0B（支持CANopen、J1939 協議）	防護等級	IP65/IP67
供電電壓	24VDC(9～30VDC)；5V	配套電纜	2～4芯屏蔽電纜，標準長度：無配線
